كيف يعمل الأنبوب النحاسي المضفر على تحسين اتصالات الطاقة والأرض المرنة؟

خلاصة

إذا سبق لك أن تعاملت مع العروات المتشققة، أو الوصلات المحمومة، أو الرحلات المزعجة، أو الإشارات المزعجة بالقرب من المعدات ذات التيار العالي، فأنت تعرف بالفعل العدو الحقيقي: اتصالات صلبة في الأماكن التي تتحرك أو تهتز أو تتوسع أو تحتاج إلى سهولة الوصول إلى الخدمة.أنبوب النحاس مضفرتم تصميمه خصيصًا لأولئك الذين "كل شيء على ما يرام حتى لا يكون كذلك" البيئات. فهو يجمع بين الموصلية العالية والمرونة، مما يساعدك على بناء اتصالات تظل موثوقة في ظل التدوير الحراري، والحركة الميكانيكية، ومساحات التثبيت الضيقة.

هذا الدليل يكسر ماأنبوب النحاس مضفرهو، أين يتألق، وما يخطئ فيه العملاء عادة عند اختياره، وكيفية تحديده بشكل صحيح في المرة الأولى. ستجد أيضًا نصائح حول الحجم، وجدول مقارنة عملي، وأفضل ممارسات التثبيت، والأسئلة الشائعة القصيرة لمساعدتك على الانتقال من "نحتاج إلى شيء مرن" إلى مواصفات واضحة وجاهزة للشراء.

جدول المحتويات

• الخطوط العريضة
• ما هو أنبوب النحاس مضفر
• نقاط الضعف لدى العملاء التي يحلها
• حالات الاستخدام النموذجية
• كيفية اختيار المواصفات الصحيحة
• جداول عملية للتحجيم والمطابقة
• نصائح التثبيت والتعامل
• قائمة التحقق من الجودة قبل الشراء
• العمل مع دونغقوان Quande للإلكترونيات المحدودة.
• التعليمات
• الخطوات التالية

الخطوط العريضة

1. يُعرِّفأنبوب النحاس مضفربلغة واضحة وشرح كيف يتصرف في المنشآت الحقيقية.
2. قم بتعيين سيناريوهات الفشل الشائعة لفوائد تصميم الموصل الأنبوبي المضفر.
3. عرض التطبيقات الأكثر شيوعًا والأكثر أهمية في كل منها.
4. توفير إطار الاختيار: المادة، والطلاء، وكثافة الجديل، والأبعاد، ونهج الإنهاء.
5. شارك جداول سهلة الاستخدام حتى يتمكن المشترون من مواءمة احتياجات الأداء مع مواصفات واضحة.
6. انتهي من نصائح التعامل، وقائمة التحقق من الجودة، والأسئلة الشائعة الملائمة للمشتري.

ما هو أنبوب النحاس مضفر

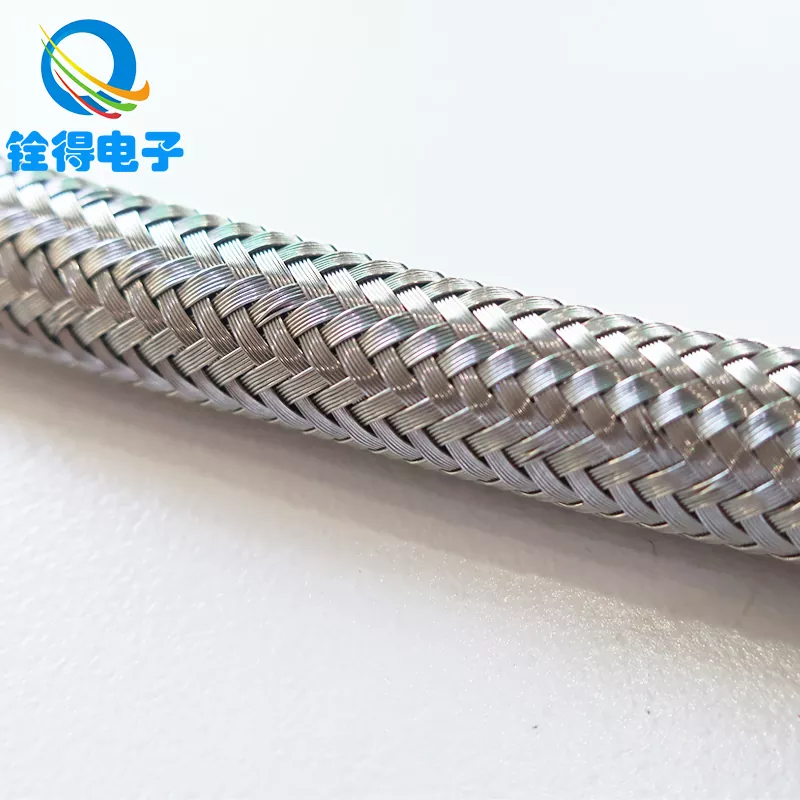

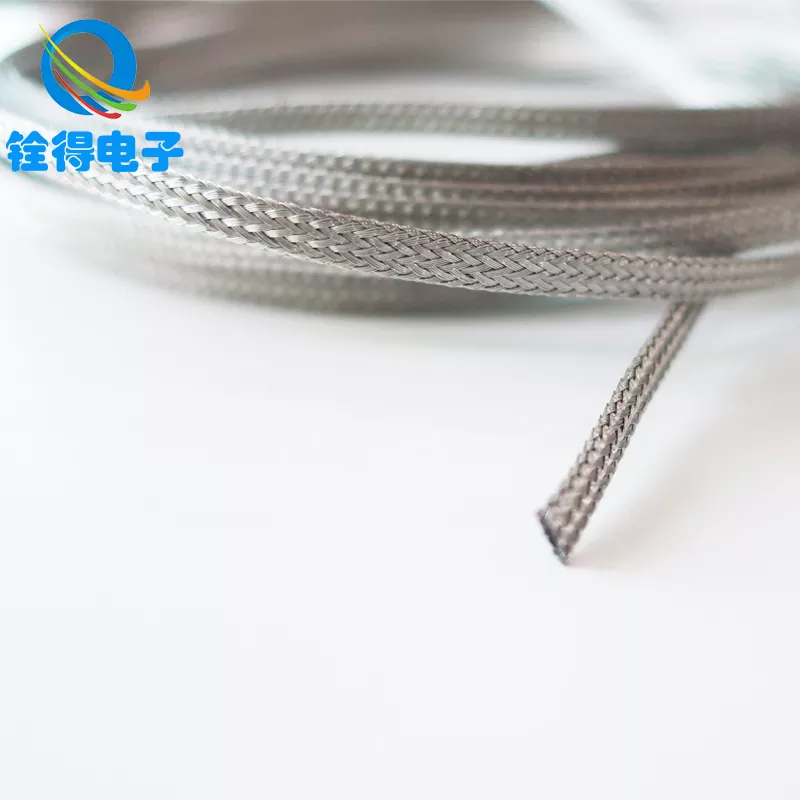

أنبوب النحاس مضفرعبارة عن جديلة أنبوبية مصنوعة من خيوط متعددة من الأسلاك النحاسية المنسوجة في غلاف مرن أو شكل أنبوب. اعتمادًا على التصميم، يمكن استخدامه على النحو التالي:

• موصل مرن(يحمل التيار بين نقطتين تحدث فيهما الحركة أو التمدد)
• مسار التأريض(مرفقات الربط، والأبواب، والخزائن، وقضبان التوصيل، والتجمعات الدوارة أو الاهتزازية)
• درع كهرومغناطيسي(تقليل التداخل من خلال توفير غلاف موصل حول الكابلات أو التجميعات)
• كم وقائي(حماية الخراطيم/الكابلات من التآكل مع إضافة الموصلية)

على عكس القضيب النحاسي الصلب أو الكابل الصلب، يمكن للأنبوب المضفر أن ينحني بشكل متكرر ويتوافق مع المساحات الضيقة. ويمكنه أيضًا "التنفس" بالتمدد الحراري: ومع ارتفاع درجات الحرارة، تتوسع الأجزاء المعدنية؛ عندما تبرد، تنكمش. يتحمل الهيكل المضفر تلك الدورة مع خطر أقل لفك الأجهزة، تشقق العروة، أو نقل الضغط إلى أطراف حساسة.

نقاط الضعف لدى العملاء التي يحلها

عادةً ما يبدأ المشترون في البحث عنهأنبوب النحاس مضفربعد تعرضك لإحدى هذه المشاكل:

• ارتفاع درجة الحرارة في نقاط الاتصالبسبب عدم كفاية منطقة الاتصال، أو ضعف المرونة، أو الفجوات الدقيقة الناجمة عن الحركة.
• العروات المتشققة والخيوط المكسورةحيث تضطر الموصلات الصلبة إلى الثني أثناء الاهتزاز أو الخدمة.
• السحابات فضفاضة مع مرور الوقتبسبب التدوير الحراري والحركة الميكانيكية التي تنقل الضغط إلى المفصل.
• الضوضاء والتداخلبالقرب من العاكسات أو المحولات أو المفاتيح الكهربائية أو آلات اللحام أو معدات شحن المركبات الكهربائية.
• وصلات وصل يصعب تركيبهافي الخزانات الضيقة حيث يصبح نصف قطر الانحناء معركة.
• التآكل المبكرفي البيئات الرطبة أو الساحلية أو النشطة كيميائيًا عندما لا تكون المواد مطابقة للظروف.

يعالج الأنبوب المضفر المحدد جيدًا هذه المشكلات من خلال الجمع بين التوصيل والمرونة وتغطية السطح. والنتيجة هي اتصال أسهل للتوجيه، وأكثر استقرارًا مع مرور الوقت، وأقل حساسية للتحولات الصغيرة التي قد تعاقب الجزء الصارم.

حالات الاستخدام النموذجية

فيما يلي أماكن في العالم الحقيقي حيثأنبوب النحاس مضفرشائعة الاستخدام، وأكثر ما يهتم به صناع القرار عادة:

• أنظمة المفاتيح الكهربائية والقضبان:وصلات مرنة بين أشرطة التوصيل أو المكونات التي تسخن تحت الحمل.
• المحولات وتوزيع الطاقة:التأريض والترابط لتقليل مخاطر الأخطاء والحفاظ على إمكانات مستقرة.
• منصات السكك الحديدية والسيارات:الترابط المقاوم للاهتزاز ومسارات التيار المرنة.
• أنظمة الطاقة الكهربائية/الشحن والعاكس:إدارة التيار العالي مع تقليل الضوضاء الكهربائية.
• الخزانات والمرفقات الصناعية:أشرطة ربط الأبواب ومسارات التأريض التي يجب أن تنثني عند الفتح/الإغلاق.
• التدريع EMI للكابلات والتجمعات:أنبوب موصل حول الكابلات لتقليل حساسية التداخل.

كيفية اختيار المواصفات الصحيحة

الأفضلأنبوب النحاس مضفريعتمد مشروعك على كيفية استخدامه: المستوى الحالي، دورة العمل، البيئة، المرونة المطلوبة، وطريقة الإنهاء. فيما يلي إطار عمل عملي للاختيار يمكنك تسليمه إلى قسم الهندسة والمشتريات والمورد الخاص بك.

1) نوع النحاس وتوقعات الموصلية

• النحاس العاري:موصلية قوية، شائعة في البيئات الخاضعة للرقابة.
• النحاس المعلب:مقاومة أفضل للأكسدة وقابلية لحام أسهل، وغالبًا ما يُفضل استخدامها في الظروف الرطبة أو المتغيرة.
• طلاء خاص:يستخدم لتلبية احتياجات التآكل أو الواجهة الفريدة (اختر بناءً على البيئة ومواد التزاوج).

2) بناء الجديلة وكثافتها

• قطر السلك وعدد الخيوطالتأثير على المرونة والمتانة.
• تغطية جديلةيؤثر على أداء التدريع واستقرار الاتصال.
• نسبة التوسعيهم عندما يجب أن يتناسب الأنبوب مع مجموعة من الأقطار.

3) الأبعاد التي تهم في الواقع

• القطر الداخلي (المعرف):سواء كان يناسب الجزء المستهدف أو حزمة الكابل.
• القطر الخارجي (OD):سواء كان يناسب داخل الغدد أو المشابك أو قنوات التوجيه.
• الطول وحلقة الخدمة:ترك ما يكفي من الركود لمنع الجديلة من أن تصبح "الربيع" في مفصلك.

4) طريقة الإنهاء

• العروات / الحلقات مجعد:شائع في أحزمة التأريض والقافزات.
• نهايات ملحومة/ملحومة:يتم استخدامه عند الحاجة إلى موثوقية عالية ومقاومة اتصال منخفضة.
• المشبك أو إنهاء الفرقة:غالبًا ما يستخدم لحماية التطبيقات للحفاظ على اتصال 360 درجة.

5) البيئة وواقع التآكل

• يمكن للرطوبة، والتعرض للملح، والمواد الكيميائية الصناعية، والمعادن المتباينة أن تغير الشكل الذي تبدو عليه كلمة "جيد بما فيه الكفاية".
• إذا كانت أجهزتك تعيش في الخارج أو بالقرب من الهواء المالح، فإن اختيار الطلاء وحماية المفاصل يصبح غير قابل للتفاوض.

جداول عملية للتحجيم والمطابقة

الجدول 1: يحتاج تطبيق المطابقة إلى خصائص الأنبوب المضفر

الجدول 2: قائمة مرجعية سهلة الاستخدام للمشتري لتحديد أنبوب النحاس المضفر

نصائح التثبيت والتعامل

حتى الأفضلأنبوب النحاس مضفريمكن أن يكون أداؤها ضعيفًا إذا تم قطعها أو التعامل معها أو إنهاؤها بشكل سيء. تعمل هذه النصائح الملائمة للمجال على تقليل عمليات إعادة العمل والفشل:

• منع الاهتراء أثناء القطع:استخدم طريقة تحافظ على احتواء الخيوط (لف الشريط قبل القطع، أو استخدم الأدوات المناسبة).
• أضف حلقة خدمة عند وجود الحركة:السماح بمنحنيات لطيفة بدلاً من الانحناءات الضيقة عند نقطة الإنهاء.
• حماية الأطراف:يمكن للانكماش الحراري أو الأحذية الطويلة أو الأكمام أن تقلل من التآكل وتمنع الخيوط الضالة من الانتشار.
• التأكد من نظافة أسطح التزاوج:إزالة الأكسدة أو الحطام حيث تتلامس العروات أو المشابك مع المعدن.
• اعتبار المعادن المتباينة:إذا لم تكن أجهزتك صديقة للنحاس، ففكر في استراتيجيات حماية السطح لتقليل المشكلات الكلفانية.
• أهمية عزم الدوران:التثبيت المتسق يقلل من الحركة الدقيقة ويثبت مقاومة التلامس.

بالنسبة لاستخدامات الحماية، قم بإعطاء الأولوية للاتصال بزاوية 360 درجة: قد تبدو الجديلة التي يتم لمسها عند نقطة صغيرة واحدة فقط مثبتة ولكنها لن توفر تقليلًا ثابتًا للضوضاء. بالنسبة للوصلات ذات التيار العالي، ركز على سلامة النهاية: عادة ما يؤدي التجعيد القوي أو المعالجات النهائية الهندسية إلى خلق أكبر فرق في الموثوقية.

قائمة التحقق من الجودة قبل الشراء

إذا كنت مصادرأنبوب النحاس مضفربالنسبة للمعدات المهمة، فأنت تريد موصلية يمكن التنبؤ بها، وهندسة جديلة متسقة، ومواد مستقرة. استخدم قائمة المراجعة هذه عند مراجعة العينات أو وثائق المورد:

• اتساق المواد:تأكد من درجة النحاس واللمسة النهائية التي تتوافق مع بيئتك وطريقة الانضمام.
• التوحيد جديلة:تحقق من وجود فجوات أو اختيارات غير متناسقة أو تغطية غير متساوية على طول الطول.
• استقرار الأبعاد:التحقق من الهوية/التنظيم التنظيمي في ظل ظروف مريحة ومثبتة، خاصة إذا كان الأمر يتعلق بالتمدد.
• موثوقية الإنهاء (إذا تم تجميعها):فحص تماثل التجعيد، وسحب توقعات القوة، والختم النهائي.
• التعبئة والتغليف والمناولة:يمكن أن يؤدي التغليف السيئ إلى تشويه الضفائر أو التسبب في التلوث قبل أن يصل الجزء إلى خطك.

العمل مع دونغقوان Quande للإلكترونيات المحدودة.

عندما تشتري موصلات مضفرة، فإنك لا تشتري النحاس فحسب، بل تشتري إمكانية التكرار: نفس كثافة الضفيرة، ونفس الملاءمة، ونفس نتيجة الإنهاء في كل مرة يتم فيها تشغيل خط الإنتاج الخاص بك.دونغقوان Quande للإلكترونيات المحدودة.يوفرأنبوب النحاس مضفرالحلول المصممة للتطبيقات حيث يجب أن تعيش المرونة والتوصيل والمتانة معًا في نفس الجزء.

إذا كان لديك بالفعل رسم أو رقم جزء قديم، فيمكنك عادة ترجمة ذلك إلى مواصفات واضحة بسرعة. إذا لم تقم بذلك، لا يزال من الممكن بناء المواصفات العملية من بعض المدخلات: مكان تثبيته، وكيفية تحركه، وما يتصل به، والبيئة التي يعيش فيها. وهذا غالبًا ما يكون كافيًا لتضييق نطاق المواد، ونطاق الحجم، وخيارات العلاج النهائية دون شراء التجربة والخطأ.

التعليمات

الخطوات التالية

إذا كان الإعداد الحالي لديك يعاني من الحرارة أو الاهتزاز أو التوجيه الضيق أو التأريض غير الموثوق،أنبوب النحاس مضفرغالبًا ما تكون أبسط ترقية يمكن تقديمها تعزيز استقرار قابل للقياس. أسرع طريق للاختيار الصحيح هو تحديد قيود التثبيت (المساحة، الحركة، تأرجح درجة الحرارة) وطريقة الإنهاء الخاصة بك. من هنا، عادةً ما تصبح المادة المناسبة وبناء الجديل واضحين.
