لماذا يعتبر سلك Solder Wick Braid هو أداة الانتقال إلى عملية إزالة اللحام النظيفة؟

خلاصة

يجب أن يتم التحكم في عملية إزالة اللحام، وليس مثل المقامرة عالية المخاطر حيث يتم رفع الوسادات وتقشير الآثار وتناثر اللحام في كل مكان. هذا الدليل يكسر كيفسلك جديلة اللحام الفتيليعمل، ولماذا يفشل في إعادة العمل في العالم الحقيقي، وكيفية إصلاح المشكلة الأكثر شيوعًا نقاط الألم مع عملية قابلة للتكرار. ستحصل أيضًا على مخطط اختيار عملي وجدول استكشاف الأخطاء وإصلاحها ونمط قائمة التحقق سير العمل الذي يساعدك على إزالة اللحام بشكل نظيف مع حماية المكونات وثنائي الفينيل متعدد الكلور.

محتويات

• الخطوط العريضة في لمحة
• فهم سلك جديلة اللحام الفتيل
• نقاط الألم لدى العملاء ولماذا تسير عملية إزالة اللحام بشكل خاطئ
• اختيار الجديل المناسب للوظيفة
• سير عمل نظيف ومتكرر لإزالة اللحام
• جدول التحديد للعرض والحرارة وحالات الاستخدام
• جدول استكشاف الأخطاء وإصلاحها للحام العنيد
• نصائح متقدمة لـ SMD، والموصلات، واللوحات متعددة الطبقات
• الرعاية والتخزين وما بعد التنظيف
• التعليمات
• الخطوات التالية

الخطوط العريضة في لمحة

• ما الذي تفعله جديلة إزالة اللحام فعليًا عند المفصل (وما لا يمكنها فعله)
• لماذا ترفع الوسادات وتتقشر الآثار أثناء إعادة العمل "العادية".
• كيفية اختيار سلوك العرض والتدفق ليتناسب مع مفاصلك
• طريقة خطوة بخطوة تقلل من الإجهاد الحراري وتحسن سرعة الامتصاص
• جداول للاختيار واستكشاف الأخطاء وإصلاحها
• الأسئلة الشائعة التي تتناول الأسئلة التي يطرحها المشترون والفنيون أكثر من غيرها

فهم سلك جديلة اللحام الفتيل

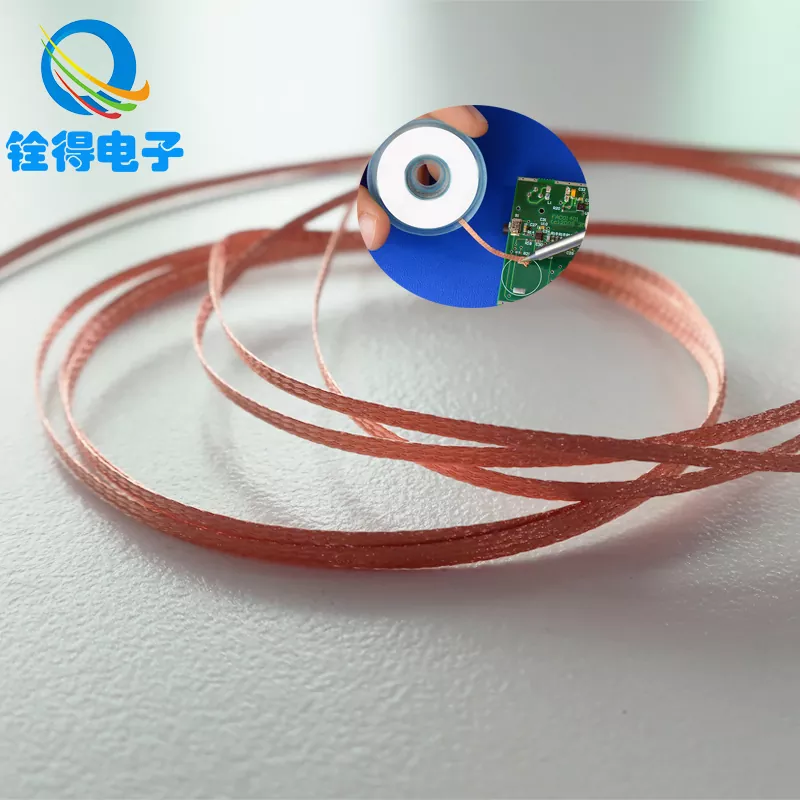

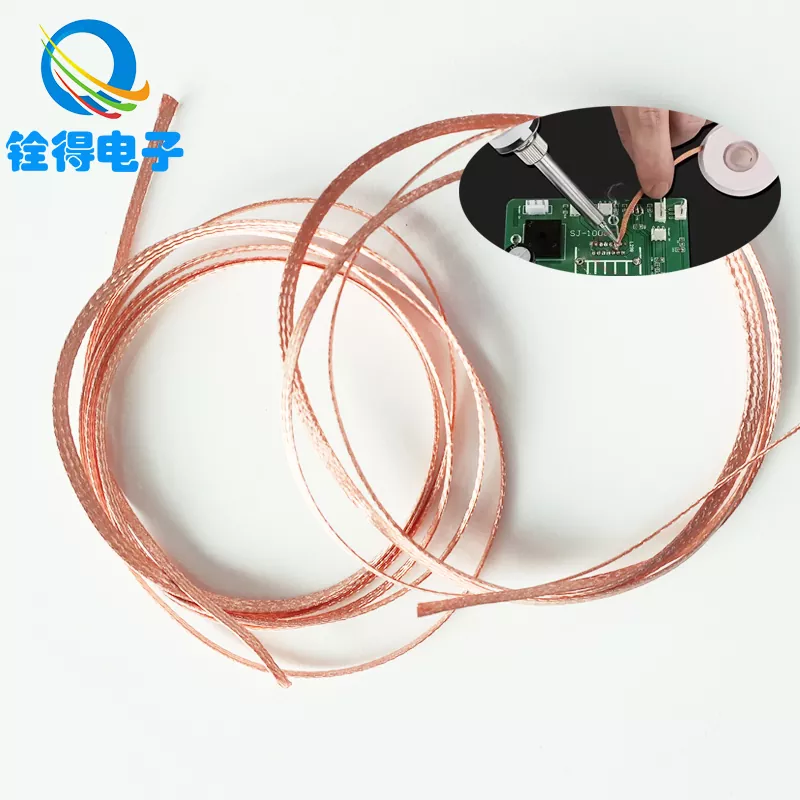

سلك جديلة اللحام الفتيل(وتسمى أيضًا جديلة إزالة اللحام) عبارة عن شريط نحاسي منسوج مصمم لسحب اللحام المنصهر بعيدًا عن المفصل. تعمل الجديلة كشبكة من القنوات الصغيرة: بمجرد أن يسيل اللحام، تقوم الخاصية الشعرية بسحبه إلى داخل النسيج النحاسي. الجديلة الجيدة لا "تلمس اللحام" فحسب، بل إنها تمتصه بسرعة، ثم يتم تحريره بشكل نظيف عند رفعه بعيدًا.

تعتمد معظم الضفائر على النحاس لأن النحاس ينقل الحرارة بكفاءة ويبلل بسهولة عند وجود تدفق. Flux هو البطل الهادئ هنا: فهو يزيل الأكاسيد ويساعد على تدفق اللحام ويحسن سرعة الامتصاص بشكل كبير. بدون تدفق كافٍ، حتى الجديلة الفاخرة يمكن أن تبدو "ميتة". إجبارك على الاحتفاظ بالحرارة لفترة أطول مما ينبغي - وهذا هو المكان الذي تتضرر فيه الألواح.

• ما هو رائع من أجل:تنظيف الوسادات، وتنظيف الجسور، وإزالة اللحام الزائد، والتحضير لإعادة العمل.
• ما ليس كذلك:بديل لتسخين المفاصل بشكل مناسب، أو ممحاة سحرية للمفاصل الباردة ذات الوصول الحراري الضعيف.

نقاط الألم لدى العملاء ولماذا تسير عملية إزالة اللحام بشكل خاطئ

عادة ما يلوم الناس الجديلة عندما تسوء عملية إزالة اللحام. عدل. لكن السبب الحقيقي هو دائمًا عدم التطابق بينهما عرض الضفيرة ونشاط التدفق ودرجة حرارة الحديد وكيفية انتقال الحرارة إلى المفصل.

نقطة الألم 1: رفع الوسادات أو تقشير الآثار

يحدث هذا عادةً عند تطبيق الحرارة لفترة طويلة جدًا، أو عند الضغط على الضفيرة بقوة كما لو كنت تحاول "فرك" اللحام. يزيد الضغط الزائد من الضغط الميكانيكي بينما يتم تليين المادة اللاصقة الموجودة أسفل الوسادة النحاسية بالحرارة. الإصلاح غير بديهي: استخدامأقلالقوة وتحسين كفاءة الامتصاص من خلال التدفق وعرض الضفيرة الصحيح بحيث ينخفض ​​الوقت على الحرارة.

نقطة الألم 2: الجديلة لا تمتص اللحام

تشمل الأسباب الشائعة الجديلة المؤكسدة، أو التدفق غير الكافي، أو درجة الحرارة المنخفضة جدًا، أو المفصل غير المنصهر بالكامل. إذا لم يكن المشترك حقا السائل، لن يتدفق اللحام إلى النسيج - بل يبقى هناك ويسخر منك.

نقطة الألم 3: تلطيخ اللحام أو إعادة تجميده على اللوحة

يحدث هذا غالبًا عند رفع الضفيرة في الوقت الخطأ أو إزالة المكواة قبل فصل الضفيرة. يتجمد اللحام و "يلصق" الجديلة على الوسادة، مما يدعو إلى رفع الوسادة. التوقيت مهم: جديلة منفصلة عن المفصل بينما لا يزال اللحام منصهرًا.

نقطة الألم 4: تتعرض المكونات الحساسة للحرارة للضغط

لا تحب الموصلات والعلب البلاستيكية والدوائر المتكاملة القريبة الحرارة الطويلة. إذا كانت طريقتك تتطلب وقت اتصال طويل، فأنت تلعب في الوضع الصعب. الحل هو عملية أسرع يتم التحكم فيها - وفي بعض الأحيان يتم دمج الجديلة مع أدوات أخرى (مثل شفط اللحام أو السبائك منخفضة الذوبان) من أجل مفاصل معينة.

اختيار الجديل المناسب للوظيفة

شراء جديلة لا ينبغي أن يبدو وكأنه تخمين. ابدأ بثلاثة عوامل عملية: العرض، وسلوك التدفق، واتساق النسيج. عندما تتوافق هذه مع عملك،سلك جديلة اللحام الفتيليصبح سريعًا ويمكن التنبؤ به ولطيفًا على الألواح.

• عرض:قم بمطابقة عرض الجديلة مع حجم الوسادة/المفصل. ضيقة جدًا تشبع على الفور؛ واسع جدًا يسرق الحرارة ويبطئ الذوبان.
• نشاط التدفق:الجديلة ذات التدفق الفعال تبلل بشكل أسرع. بالنسبة للمفاصل القديمة العنيدة، فإن إضافة لمسة من التدفق الخارجي يساعد.
• نسج الاتساق:حتى كثافة الجديلة تعمل على تحسين عمل الشعيرات الدموية. النسيج غير المنتظم يسبب امتصاصًا غير متساوٍ و"التخطي".
• النحاس النظيف:النحاس المؤكسد لن يمتص جيدًا. التخزين والتعبئة مهمان أكثر مما يعترف به الناس.

إذا كنت تبحث عن مصادر للعمل الإنتاجي أو الخدمي، فإن الاتساق مهم بقدر أهمية الأداء. تختار العديد من الفرق موردًا مستقرًا لذلك الفنيين لا يعيدون تعلم كيفية تصرف الجديلة باستمرار. هذا هو المكان الذي يوجد فيه المصنعون ذوو الخبرة مثلشركة دونغقوان كواندي للإلكترونيات المحدودةغالبًا ما يتم تقييمها من حيث التكرار والتحكم في التغليف واستقرار مجموعة إلى مجموعة.

سير عمل نظيف ومتكرر لإزالة اللحام

إليك طريقة تقلل من إجهاد اللوحة وتحسن النتائج. تعامل مع الأمر كأنه أداء روتيني، وليس أداءً حرًا. ستلاحظ التحسن الأكبر في مدى سرعة انتقال اللحام إلى الجديلة.

1. تحضير المفصل:أضف كمية صغيرة من اللحام الطازج إلى المفاصل القديمة. قد يبدو الأمر خاطئًا، لكنه يساعد على نقل الحرارة ويقلل من درجة حرارة الجسم فرصة وجود لحام "نصف منصهر" يرفض الفتيل.
2. أضف التمويه (نعم، حتى لو تم تدفق الجديلة):يمكن لكمية صغيرة من التدفق الخارجي على الوسادة أو طرف الجديلة أن تغير الأداء، وخاصة على المجالس القديمة.
3. وضع جديلة، ثم الحديد:ثبتي الضفيرة على اللحام أولًا، ثم ضعي المكواة فوق الجديلة. هذا يسخن الجديلة و مشترك معًا ويشجع تدفق الشعيرات الدموية.
4. استخدم الضغط اللطيف:أنت تقوم بتوجيه جهة الاتصال، وليس صنفرة لوحة PCB. دع الحرارة تقوم بالعمل.
5. مشاهدة التدفق:يجب أن تشاهد اللحام يهاجر إلى الجديلة. بمجرد تشبع القسم، قم بالانتقال إلى منطقة جديدة.
6. ارفع بشكل صحيح:ارفعي الجديلة وكييها معًا، ثم افصليها حتى تذوب إذا لزم الأمر. لا تقشر الجديلة المبردة من الوسادة.
7. الانتهاء من التنظيف:إذا كانت بقايا التدفق مهمة للتجميع الخاص بك، فقم بتنظيف المنطقة باستخدام المذيب المناسب ومسحة خالية من الوبر.

عندما يتم ذلك بشكل صحيح،سلك جديلة اللحام الفتيللا يبدو وكأنه "ربما". يبدو الأمر وكأنه نقل متحكم فيه: يذهب اللحام إلى المكان الذي تريد أن يذهب إليه، وتبقى الوسادة هادئة.

جدول التحديد للعرض والحرارة وحالات الاستخدام

جدول استكشاف الأخطاء وإصلاحها للحام العنيد

نصائح متقدمة لـ SMD، والموصلات، واللوحات متعددة الطبقات

بعض المفاصل تقاوم بقوة أكبر من غيرها. الألواح متعددة الطبقات تتخلص من الحرارة بسرعة؛ تعمل الطائرات الأرضية الكبيرة مثل الإسفنج الحراري العملاق. الحيلة ليست في القوة الغاشمة، بل في تحسين النقل الحراري حتى تتمكن من الدخول والخروج بشكل أسرع.

• للطائرات الأرضية:استخدمي طرفًا أكبر وجديلة متوسطة/أوسع. إضافة التدفق. فكر في التسخين المسبق للوحة إذا كانت العملية تسمح بذلك.
• بالنسبة للدبابيس الدقيقة:استخدمي جديلة ضيقة وملامسة خفيفة وتغييرات متكررة في الضفائر. جديلة مشبعة تسحب اللحام مرة أخرى عبر المسامير.
• للموصلات:العمل دبوسًا تلو الآخر على مراحل. قم بمسح ما يكفي من اللحام لتحرير الرصاص، ثم أعد تقييمه بدلاً من ارتفاع درجة الحرارة.
• لإعادة العمل المتكرر:بقايا نظيفة بين التمريرات. يتراكم التدفق القديم والأكسدة ويبطيء الامتصاص.

إذا قام فريقك بإعادة العمل بشكل متكرر، فإن أداء الضفيرة المتسق يوفر الوقت ويقلل الخردة. لهذا السبب يقوم العديد من المشترين بالتقييمسلك جديلة اللحام الفتيلليس فقط على "هل يعمل"، ولكن على "هل يعمل بنفس الطريقة في كل مرة".

الرعاية والتخزين وما بعد التنظيف

ينخفض ​​أداء الضفائر عندما يتأكسد النحاس أو يجف التدفق. تعامل مع الجديلة وكأنها مادة مستهلكة تستحق تخزينًا نظيفًا.

• مخزن مختوم:احتفظ بالجديلة في عبوتها عند عدم استخدامها لتقليل الأكسدة.
• استخدام أقسام جديدة:بمجرد التشبع، قطع أو المضي قدما. إعادة استخدام الجديلة المملوءة تبطئ عملية الامتصاص وتزيد من التعرض للحرارة.
• التنظيف بعد إعادة العمل:إذا كانت البقايا مثيرة للقلق، فقم بتنظيف منطقة اللوحة وفحصها قبل إعادة اللحام.
• فحص النتيجة:يجب أن تبدو الوسادة التي تم تنظيفها بشكل صحيح متساوية وجاهزة لإعادة التعليب أو وضع المكونات.

بالنسبة لفرق المشتريات، من المفيد أيضًا التحقق من اتساق التغليف ووضوح الملصقات، خاصة بالنسبة للمخزونات متعددة العرض. الموردين مثلشركة دونغقوان كواندي للإلكترونيات المحدودة غالبًا ما يُطلب منك دعم المواصفات المستقرة عبر الدُفعات حتى يتمكن الفنيون من الاعتماد على التعامل المتوقع.

التعليمات

هل يمكنني استخدام فتيل اللحام على اللحام الخالي من الرصاص؟

نعم. يتطلب اللحام الخالي من الرصاص عادةً نقلًا حراريًا أقوى قليلاً ونشاط تدفق جيد. استخدم طرفًا مناسبًا، وتأكد من الاتصال القوي، وفكر في إضافة كمية صغيرة من اللحام الطازج والتدفق للمساعدة في تدفق المفصل قبل الفتل.

لماذا تؤدي إضافة جندى جديد في بعض الأحيان إلى تسهيل عملية الإزالة؟

يعمل اللحام الطازج على تحسين نقل الحرارة ويمكنه "إعادة تنشيط" المفصل المؤكسد القديم. بمجرد ذوبان المفصل بشكل موحد، يمكن للجديلة سحب اللحام في النسج بسرعة بدلاً من محاربة المواد المنصهرة جزئياً.

ما هو عرض الجديلة الذي يجب أن أحتفظ به كعرض افتراضي؟

يعد العرض المتوسط خيارًا جيدًا للأغراض العامة لأعمال الإصلاح المختلطة، ولكن إذا كان عملك في الغالب عبارة عن SMD دقيق، فاحتفظ بضفيرة ضيقة مثل سائق يومي. إذا كنت تتعامل مع الموصلات أو الوسادات عبر الفتحات كثيرًا، فأضف خيارًا أوسع لامتصاص أسرع.

كيف يمكنني منع رفع الوسادة؟

قم بتقليل وقت المكوث، واستخدم ضغطًا لطيفًا، وأضف التدفق، واختر عرضًا يتسم بكفاءة. كلما طالت فترة الاحتفاظ بالحرارة، زاد الخطر. لا تقشر الجديلة المبردة أبدًا من الوسادة - قم بتسخينها لفترة وجيزة ثم ارفعها بشكل نظيف بدلاً من ذلك.

هل التدفق الخارجي ضروري إذا تم تدفق الجديلة؟

ليس دائمًا، ولكنه يساعد في كثير من الأحيان على الألواح القديمة والمفاصل الخالية من الرصاص والوسادات المؤكسدة. كمية صغيرة يمكن أن تسرع بشكل كبير فتل و تقليل التعرض للحرارة، مما يحمي ثنائي الفينيل متعدد الكلور.

لماذا تقوم الجديلة أحيانًا "بسحب" اللحام وتسبب الجسور؟

يحدث هذا عادةً عندما يكون قسم الضفيرة مشبعًا بالفعل أو عندما تستخدم عرضًا كبيرًا جدًا بالنسبة للدبابيس الدقيقة. استخدم جديلة جديدة، واجعلها أضيق، وتحرك في اتجاه متحكم به مع ملامسة خفيفة.

الخطوات التالية

إذا كنت تريد عملية إزالة لحام تبدو نظيفة وسريعة وقابلة للتكرار، فهذا هو الخيار الصحيحسلك جديلة اللحام الفتيلالاختيار مهم بقدر أهمية التقنية. سواء كنت تقوم بتخزين عروض متعددة لطاولة إصلاح أو توفر إمدادات ثابتة لإعادة صياغة الإنتاج، مع التمتع بسلوك جديلة متسق يمكن أن يقلل الخردة، ويحمي الألواح، ويوفر وقت الفني.

هل تبحث عن خيارات يمكن الاعتماد عليها وإرشادات واضحة حول مطابقة عروض الضفيرة مع تطبيقاتك؟اتصل بنالمناقشة حالة الاستخدام الخاصة بك، وسنساعدك في اختيار التكوين الأكثر عملية لسير عملك.
