كيف يمكن لجديلة النحاس تحسين التأريض والتحكم في EMI؟

خلاصة

جديلة النحاسهي واحدة من تلك "الأجزاء الصغيرة" التي تقرر بهدوء ما إذا كان النظام يشعر بالصلابة أم أنه سيصبح صندوقًا غامضًا من الضوضاء والحرارة والأخطاء المتقطعة. إذا سبق لك أن تعاملت مع شريط أرضي يصبح ساخنًا، أو خزانة تصدر صوت طنين بسبب التداخل، أو وصلة مرنة تستمر في التشقق في أسوأ وقت ممكن، هذا الدليل لك. سنقوم بتحليل ما يفعله Copper Braid فعليًا، ولماذا يفشل في التثبيتات الحقيقية، وكيفية تحديده وإنهائه وصيانته بحيث يبقى التأريض والحماية ثابتين على المدى الطويل.

جدول المحتويات

• الخطوط العريضة
• نقاط الألم في العالم الحقيقي تحل جديلة النحاس
• ما هو جديلة النحاس (وما ليس كذلك)
• كيفية اختيار جديلة النحاس دون التخمين
• جدول الاختيار السريع
• الإنهاء والتثبيت الذي لن يفشل
• الفحوصات العملية والتحقق
• الأخطاء الشائعة والإصلاحات السهلة
• حالات الاستخدام النموذجية ومطابقة الجديلة الصحيحة
• التعليمات
• الخطوة التالية

الخطوط العريضة

1. تحديد نقطة الألم: الحرارة، أو التعب الاهتزازي، أو الضوضاء، أو التآكل، أو قيود المساحة
2. تأكد من نوع المهمة: حزام التأريض، أو الربط، أو غلاف الحماية، أو الموصل المرن
3. اختاري نوع الضفيرة: المسطحة مقابل الأنبوبية، العارية مقابل المعلبة، الناعمة مقابل الخشنة
4. قم بقياسها حسب الغرض: مساحة المقطع العرضي، والطول، وارتفاع درجة الحرارة المسموح به
5. الإنهاء بشكل صحيح: تجعيد أو لحام/نحاس أو لحام (فقط عند الاقتضاء)
6. تحقق ميدانيًا: المقاومة ودرجة الحرارة و"اختبار التذبذب" تحت الحمل

نقاط الألم في العالم الحقيقي تحل جديلة النحاس

نادراً ما "يريد" الناس جديلة النحاس. ما يريدونه هو أن تتوقف المشكلة عن الحدوث. فيما يلي أهم نقاط الألم التي تم تصميم Copper Braid لمعالجتها:

• التأريض المتقطعبسبب الاهتزاز أو حركة الباب أو التمدد الحراري
• قضايا EMIمثل الإشارات غير المستقرة، أو أجهزة الاستشعار المزعجة، أو مشكلات الامتثال
• النقاط الساخنةفي وصلات العبور المرنة حيث لا يستطيع الكابل الصلب تحمل الحركة المتكررة
• تآكلعند نقاط الترابط المكشوفة، خاصة في البيئات الرطبة أو المالحة
• حدود الفضاءعندما يكون الكبل المستدير قاسيًا جدًا أو ضخمًا جدًا بحيث لا يمكن توجيهه بأمان

والميزة الرئيسية هي المرونة. تعمل الجديلة النحاسية على توزيع ضغط الانحناء عبر العديد من الخيوط الدقيقة، مما يساعدها على تحمل الحركة بشكل أفضل من الموصل الصلب. ويمكنه أيضًا توفير منطقة اتصال واسعة لتطبيقات الربط والحماية - عند تركيبها بشكل صحيح.

ما هو جديلة النحاس (وما ليس كذلك)

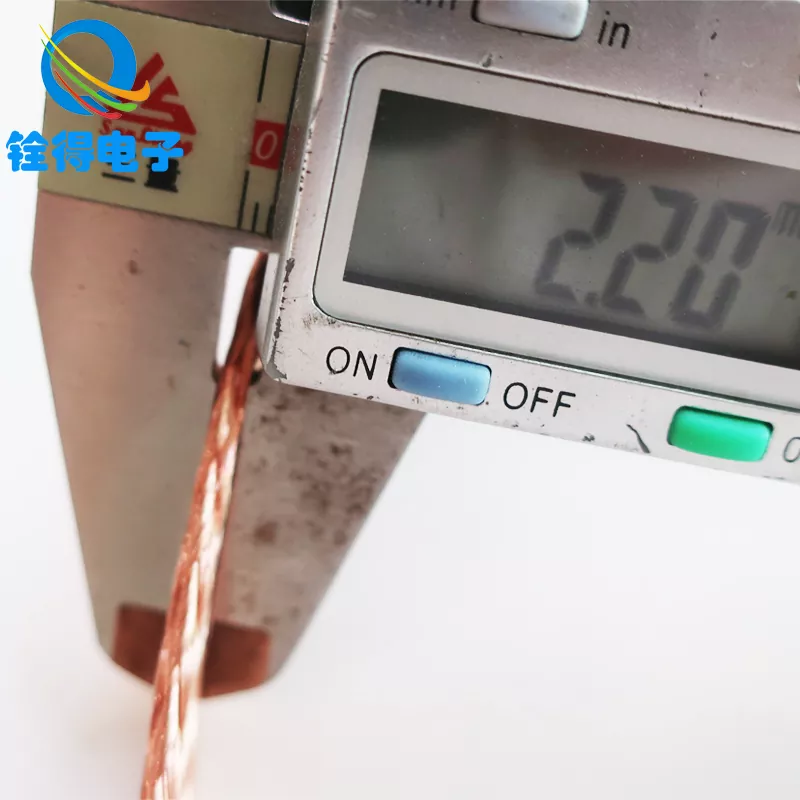

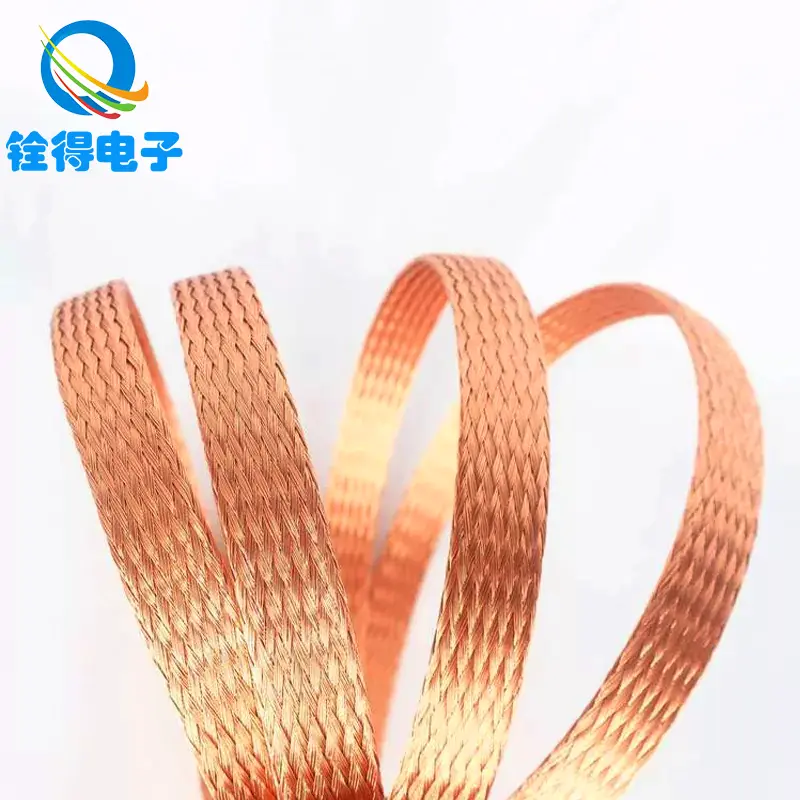

جديلة النحاس عبارة عن موصل منسوج مصنوع من العديد من الخيوط النحاسية. يمكن تصنيعه على هيئةجديلة مسطحة(شائع في أحزمة التأريض) أو أجديلة أنبوبي(غالبًا ما يستخدم كغطاء حماية فوق الكابلات).

ما هو عظيم في:

• الترابط المرنبين الأجزاء المتحركة (الأبواب، الأغطية، إطارات المحركات، الألواح القابلة للإزالة)
• مسارات مقاومة منخفضةعلى ترددات أعلى عندما يتم تحسين الهندسة والإنهاءات
• المتانة الميكانيكيةمقارنة مع موصل صلب واحد في المرن المتكرر

ما ليس كذلك:

• حل سحري لتخطيطات التأريض الضعيفة (الحلقات الطويلة والروابط غير الدقيقة لا تزال تسبب مشاكل)
• بديل لحجم الموصل الصحيح (الصغير جدًا سيستمر في التسخين)
• محصن ضد الإنهاءات السيئة (معظم "حالات فشل الجديلة" هي حالات فشل في الإنهاء)

في المصادر العملية، سترى غالبًاالنحاس العاريوالنحاس المعلب. يحظى النحاس المعلب بشعبية عند مقاومة الأكسدة وقابلية اللحام الأسهل هي الأولويات. يمكن أن يكون النحاس العاري خيارًا قويًا للديكورات الداخلية الجافة الخاضعة للرقابة حيث يكون الحد الأقصى من التوصيلية وكفاءة التكلفة أمرًا مهمًا.

يعمل العديد من المهندسين والمشترين مع الشركات المصنعة مثلدونغقوان Quande للإلكترونيات المحدودة. عندما يحتاجون إلى خيارات جديلة نحاسية مصممة خصيصًا لهم أشرطة التأريض، أو الأكمام الواقية، أو الموصلات المرنة المخصصة لوقائع التثبيت المختلفة.

كيفية اختيار جديلة النحاس دون التخمين

يعد اختيار Copper Braid أسهل عندما تتوقف عن التفكير في "جديلة = جديلة" وبدلاً من ذلك تقرر بناءً على الوظيفة التي يجب أن تستمر. استخدم قائمة التحقق هذه:

• 1) ارتفاع التيار ودرجة الحرارة:إذا كانت الضفيرة تحمل تيارًا (وليس فقط رابطًا)، فحدد حجمها بحيث لا تسخن. عادة ما تظهر الحرارة أولاً عند نهايات الشعر، ثم على طول الضفيرة. إذا كنت في شك، اختر مقطعًا عرضيًا أكبر أو ضفائر متعددة متوازية.
• 2) نمط الحياة والحركة المرنة:يختلف الحزام الذي ينحني 10 مرات في اليوم عن الحزام الذي يهتز بشكل مستمر. من أجل الثني المتكرر، يفضل خصلات أدق وارتخاء مناسب. تجنب الانحناءات الحادة و"النقاط المفصلية".
• 3) البيئة:تدفعك الرطوبة والضباب الملحي والأبخرة الكيميائية والتعرض الخارجي نحو النحاس المعلب وأسطح الربط المحمية. إذا كانت هناك معادن مختلفة (على سبيل المثال، جديلة نحاسية مرتبطة بالألمنيوم)، فخطط للتحكم في التآكل باستخدام الأجهزة المناسبة وإعداد السطح.
• 4) الهندسة والطول:عادة ما يكون الأقصر أفضل للأداء. أبقِ الضفيرة قصيرة قدر الإمكان مع السماح بالحركة. يمكن للضفائر العريضة والمسطحة أن تحسن منطقة الترابط وتقلل من التأثيرات الحثية مقارنةً بالرصاص الطويل الرفيع.
• 5) طريقة الإنهاء:قرر مبكرًا: التجعيد أو اللحام/النحاس أو اللحام. هذا يحدد ما هو معنى بناء الجديل والطلاء. (ونعم، عمليات الإنهاء مهمة أكثر مما يريد معظم الناس الاعتراف به).

جدول الاختيار السريع

الإنهاء والتثبيت الذي لن يفشل

إذا فشلت شركة Copper Braid "بشكل غامض"، فعادةً ما يكون ذلك بسبب التعامل مع الإنهاء كفكرة لاحقة. إليك كيفية جعل الاتصال أخيرًا:

• تحضير السطح:تتغلب الأسطح المعدنية اللامعة والنظيفة على "الشد بقوة أكبر". قم بإزالة الطلاء/الأكسيد حيثما يكون الربط مطلوبًا، ثم قم بحماية المفصل بعد ذلك حسب الحاجة.
• تم إجراء العقص بشكل صحيح:استخدم ملف تعريف العروة والقالب الصحيح لسمك وعرض الجديلة. التجعيد السيئ يخلق مقاومة عالية وحرارة. يصبح التجعيد الجيد مستقرًا ميكانيكيًا ومتسقة كهربائيا.
• خيارات اللحام / النحاس:بالنسبة للتطبيقات الصعبة (التيار العالي أو الاهتزاز القاسي)، يمكن أن تتفوق النهايات الملحومة أو النحاسية على اللحام عن طريق تقليل الزحف والتعب الحراري. هذا يعتمد على عملية التجميع والمواد الخاصة بك.
• لحام بحذر:يمكن للحام أن يمتص الجديلة ويحول الشريط المرن إلى "رافعة ضغط" صلبة يتم تثبيتها على حافة المنطقة الملحومة. إذا كان اللحام مطلوبًا، فاحرص على التحكم في الفتل وتوفير تخفيف الضغط.
• تخفيف الضغط والتوجيه:إعطاء الجديل منحنى لطيف. تجنب الطيات الحادة. منع جديلة من فرك على الحواف. إذا تحركت الضفيرة، فيجب أن تتحرك بسلاسة، وليس أن تتعرض للخدش أو الالتواء أو السوط.

قاعدة بسيطة: يجب أن يكون الجديل هو العنصر المرن، وليس نقطة النهاية. إذا أصبح مفصلك هو المفصل، فسوف تصاب بشقوق التعب ونمو المقاومة.

الفحوصات العملية والتحقق

لا تحتاج إلى مختبر لتأكيد ما إذا كانت شركة Copper Braid تقوم بعملها أم لا. تكتشف عمليات التحقق العملية هذه معظم المشكلات مبكرًا:

• فحص المقاومة (خط الأساس):قم بقياس مقاومة المفاصل بعد التثبيت، ثم أعد التحقق بعد الاهتزاز أو التدوير الحراري.
• فحص درجة الحرارة (تحت الحمل):إذا كان الجديل يحمل تيارًا، فقم بتشغيل النظام وابحث عن النقاط الساخنة في العروات وأوجه التلامس.
• التفتيش البصري:ابحث عن اللون الداكن أو الأكسدة الخضراء أو الخيوط المكسورة أو الأجزاء الصلبة المفككة.
• اختبار التذبذب:مع إيقاف التشغيل واتباع الإجراءات الآمنة، قم بثني المجموعة بلطف ولاحظ ما إذا كان المفصل مستقرًا ميكانيكيًا.

إذا زحفت المقاومة للأعلى مع مرور الوقت، تعامل معها كإنذار مبكر. نادرًا ما "تفشل" الجديلة فجأة، فهي تتحلل حتى يصبح النظام غير موثوق به.

الأخطاء الشائعة والإصلاحات السهلة

• خطأ:استخدام جديلة ضيقة جدًا لأنها "مناسبة".
  يصلح:الحجم للدورة الحالية ودورة العمل. إذا كانت المساحة ضيقة، فكر في استخدام عدة ضفائر متوازية أو ذات هندسة مختلفة.
• خطأ:الإفراط في اللحام وتحويل الجديلة إلى شريط صلب.
  يصلح:تفضل طرق التجعيد أو الإنهاء الخاضعة للرقابة وإضافة تخفيف الضغط.
• خطأ:الترابط على الطلاء أو الأكسيد أو الأسطح الملوثة.
  يصلح:قم بإعداد السطح بشكل صحيح وحمايته بعد التجميع إذا لزم الأمر.
• خطأ:جديلة طويلة وملتفة تعمل مثل الهوائيات.
  يصلح:اجعلها قصيرة ومباشرة ومدعومة ميكانيكيًا.
• خطأ:تجاهل التآكل في المفاصل المعدنية المختلفة.
  يصلح:استخدم الأجهزة والطلاءات وحماية المفاصل المناسبة للبيئة.

حالات الاستخدام النموذجية ومطابقة الجديلة الصحيحة

تظهر شركة Copper Braid في العديد من الصناعات لأنها تحل مجموعة محددة من الاحتياجات الكهربائية والميكانيكية. فيما يلي حالات الاستخدام الشائعة وما يجب تحديد أولوياته:

• خزائن التحكم والمرفقات:إعطاء الأولوية للربط الموثوق للأبواب والألواح القابلة للإزالة. تعتبر الأشرطة النحاسية المسطحة ذات العروات القوية شائعة.
• الأتمتة والروبوتات:إعطاء الأولوية للحياة المرنة وتخفيف التوتر. تعاقب دورات الحركة التوجيه السيئ أكثر مما يتوقعه معظم الناس.
• إلكترونيات الطاقة (العاكسات، محركات الأقراص، UPS):إعطاء الأولوية للقدرة الحالية والاستقرار الحراري. التحقق من درجة الحرارة تحت حمل التشغيل الحقيقي.
• الأكمام التدريع الكابل:إعطاء الأولوية للتغطية المتسقة وتقنية الإنهاء المناسبة. لن تؤدي الأكمام الرائعة ذات الاتصال النهائي الضعيف إلى تحقيق نتائج متسقة.
• الاتصالات والأجهزة:قم بإعطاء الأولوية للترابط منخفض الضوضاء والاتصالات المستقرة التي لا تنحرف بمرور الوقت.

عندما تقوم بمصدر Copper Braid، سيسأل الموردون الأكثر فائدة عن البيئة والحركة والتيار وطريقة الإنهاء - لأن هذه التفاصيل تحدد ما إذا كان الجديل سيتصرف أم لا مثل حل طويل الأمد أو عنصر صيانة متكرر.

التعليمات

1) هل جديلة النحاس المعلبة أفضل دائمًا من النحاس العاري؟

ليس دائما. تعتبر جديلة النحاس المعلبة ممتازة لمقاومة التآكل ويمكن أن يكون من الأسهل العمل بها في طرق تجميع معينة. يمكن أن يكون النحاس العاري مثاليًا في البيئات النظيفة والجافة حيث تكون مخاطر الأكسدة منخفضة وتكون الأولوية القصوى للتوصيل.

2) لماذا يصبح جديل النحاس ساخنًا في الأطراف؟

تشير الأطراف الساخنة عادةً إلى مقاومة عالية عند النهاية: تجعيد ضعيف، أو أسطح ملوثة، أو أجهزة مفكوكة، أو وصلة صغيرة جدًا بالنسبة للتيار. قم بإصلاح الإنهاء أولاً قبل إلقاء اللوم على الجديلة.

3) هل يمكن لجديلة النحاس أن تحل محل سلك أرضي قياسي؟

يعتبر النحاس المجدول هو الأفضل عندما تحتاج إلى المرونة أو منطقة ربط واسعة أو حزام قوي يتحمل الحركة. بالنسبة للتشغيلات الثابتة والمحمية، قد يكون الموصل القياسي أبسط. تستخدم العديد من الأنظمة كلا الأمرين، حيث يكون كل منهما منطقيًا.

4) ما مدى قصر جديلة التأريض؟

قصيرة قدر الإمكان مع السماح بالحركة والتوجيه الآمن. الطول الإضافي يمكن أن يضيف مساحة حلقة غير مرغوب فيها ومرونة ميكانيكية. المنحنى اللطيف أفضل من الحلقة الطويلة.

5) ما هو أكبر خطأ في التثبيت مع Copper Braid؟

التعامل معها على أنها "مجرد قطعة من النحاس" وتجاهل جودة الإنهاء وإعداد السطح. المشترك هو النظام. إذا كان المفصل غير مستقر، فسوف ينحرف الأداء وسيتبع ذلك الفشل.

6) كيف يمكنني منع تشقق الكلال في الحزام المتحرك؟

توفير الركود، وتجنب الانحناءات الحادة، والحفاظ على النهايات من أن تصبح المفصلة، ​​ومنع الاحتكاك بالحواف. إذا كانت الحركة متكررة، فاختر تصميمًا مخصصًا للثني المتكرر وإضافة تخفيف الضغط.

7) هل يمكن لـ Copper Braid المساعدة في حل مشكلات التداخل؟

نعم - عند استخدامه كحزام ربط أو غلاف حماية مع التوجيه والإنهاء الصحيحين. إذا استمرت الضوضاء، فراجع مخطط التأريض الكامل وتأكد من أن الروابط قصيرة ونظيفة ومتسقة.

الخطوة التالية

يعمل Copper Braid بشكل أفضل عندما يتم التعامل معه كمكون مصمم - يتم اختياره ليناسب البيئة، وحجم الوظيفة، ويتم إنهاؤه بعناية. افعل ذلك، وستحصل على تأريض مستقر، ومفاجآت ضوضاء أقل، وصيانة أقل بكثير لسؤال "لماذا يفشل هذا مرة أخرى".

إذا كنت تختار Copper Braid للأشرطة المؤرضة، أو الأكمام الواقية، أو الموصلات المرنة المخصصة وتريد توصية بناءً على تفاصيل التطبيق الحقيقي الخاص بك، دونغقوان Quande للإلكترونيات المحدودة. يمكن أن يدعم مطابقة المواصفات وخيارات الإنتاج -اتصل بنالمناقشة متطلباتك والحصول على حل يناسب ظروف التثبيت الخاصة بك.
