لماذا يحدد اختيار الأسلاك الأرضية السلامة والموثوقية وأداء الضوضاء؟

خلاصة

A سلك ارضيمن السهل التغاضي عنه حتى يحدث خطأ ما: إعادة ضبط غير متوقعة للمعدات، أو تداخل يدمر الإشارات، أو وخز في العبوات، أو فشل عمليات الفحص، أو (في أسوأ الأحوال) خطر التعرض للصدمات والحرائق. يشرح هذا الدليل كيفية عمل الأسلاك الأرضية فعليًا في الأنظمة الحقيقية، وما الذي يسبب عادةً مشكلات التأريض، وكيفية اختيار سلك أرضي يناسب قيودك الكهربائية والميكانيكية والبيئية. على طول الطريق، ستحصل على قوائم مرجعية عملية، وجدول مقارنة لموصلات التأريض الشائعة، ونصائح التثبيت المثبتة ميدانيًا. إذا كنت تقوم بتقييم منتجات التأريض المضفرة أو بناء استراتيجية التأريض لآلة أو لوحة أو مركبة أو حاوية، فستغادر بخطوات تالية واضحة. للمصنعين وفرق المشروع،دونغقوان Quande للإلكترونيات المحدودة.يدعم اختيار موصل التأريض وتخصيصه بحيث يعمل التصميم الخاص بك بشكل متسق من النموذج الأولي إلى الإنتاج.

جدول المحتويات

• الخطوط العريضة
• ما يفعله السلك الأرضي في الواقع
• إنشاء مشكلات تتعلق بنقاط الألم لدى العملاء
• كيفية اختيار السلك الأرضي الصحيح
• أنواع موصلات التأريض الشائعة ومتى يتم استخدامها
• اعتبارات الحجم التي تمنع الفشل المفاجئ
• ممارسات التثبيت التي تؤدي إلى التأريض أو كسره
• الأخطاء الشائعة وكيفية تجنبها
• كيفية التحقق من جودة التأريض في الميدان
• التعليمات
• الخطوات التالية

الخطوط العريضة

1. غرض السلك الأرضي في السلامة وسلامة الإشارة
2. أعراض سوء التأريض وسبب حدوثها
3. إطار الاختيار الذي يغطي الحمل الكهربائي وسلوك التردد والبيئة
4. مقارنة بين الأشرطة المضفرة والأسلاك المجدولة وقضبان التوصيل
5. تفاصيل التثبيت التي تقلل المقاومة وتمنع الارتخاء
6. طرق التحقق وفحوصات القبول العملي
7. الأسئلة الشائعة وإرشادات المصادر

ما يفعله السلك الأرضي في الواقع

يتم استخدام عبارة "السلك الأرضي" في وظائف متعددة، والخلط بينها هو المكان الذي تتعرض فيه العديد من المشاريع للمشاكل. في معظم التطبيقات، يدعم السلك الأرضي واحدة أو أكثر من هذه الوظائف:

• مسار خطأ السلامة: إذا لامس موصل حي حاوية معدنية، فإن المسار الأرضي يساعد في حمل تيار الخلل حتى تتمكن أجهزة الحماية من التعثر بسرعة.
• الترابط متساوي الجهد: يؤدي توصيل الأجزاء المعدنية بحيث تظل بنفس الإمكانات تقريبًا إلى تقليل جهد اللمس وتقليل خطر حدوث قوس كهربائي.
• التحكم في الضوضاء والاستقرار المرجعي: يمكن أن يؤدي الاتصال الأرضي الجيد إلى تقليل التداخل الكهرومغناطيسي من خلال توفير مسار عودة يمكن التحكم فيه وخفض المعاوقة عند الترددات ذات الصلة.
• البرق وتحويل الطفرة: في بعض الأنظمة، تساعد موصلات التأريض في توجيه انتقال الطاقة العالية بأمان (غالبًا كجزء من استراتيجية أوسع للترابط والاندفاع).

لاحظ الكلمةمقاومةوليس المقاومة فقط. تظهر العديد من مشكلات التأريض عند الترددات الأعلى حيث لا يزال الموصل الذي يبدو "جيدًا" على جهاز قياس أساسي يتصرف بشكل سيئ بسبب الحث والطول وهندسة التوصيل. ولهذا السبب فإن الشكل المادي لموصل التأريض يمكن أن يكون مهمًا بقدر مساحة مقطعه العرضي.

إنشاء مشكلات تتعلق بنقاط الألم لدى العملاء

إذا كان لديك نظام اجتاز اختبار البدلاء ولكنك فشلت في المصنع أو السيارة أو التثبيت الخارجي، فغالبًا ما يكون التأريض جزءًا من القصة. فيما يلي نقاط الضعف الأكثر شيوعًا التي نواجهها لدى العملاء عبر الأنظمة الصناعية والإلكترونية:

• عمليات إعادة التعيين العشوائية والأخطاء غير المبررة: يمكن أن تؤدي اتصالات التأريض المتقطعة إلى حدوث تحولات في الجهد مما يؤدي إلى إرباك إلكترونيات التحكم.
• EMI التي لن تختفي: لا يمكن للتدريع والمرشحات التعويض بشكل كامل عن مسار العودة الضعيف أو الترابط عالي المقاومة بين العبوات.
• فشل عمليات التفتيش أو التأخير في الامتثال: يمكن أن يؤدي الارتباط غير الكافي، أو الإنهاءات غير الصحيحة، أو التوثيق السيئ إلى إعادة العمل وقسيمة الجدول الزمني.
• ارتفاع درجة الحرارة في نقاط الاتصال: تصبح مشكلة الاتصال "الصغيرة" نقطة ساخنة في ظل ظروف العطل الحالية أو المتكررة.
• التآكل والتخفيف: يمكن أن تؤدي البيئات الخارجية أو البحرية أو الرطبة أو الكيميائية إلى تدهور الاتصالات بشكل أسرع مما تتوقعه الفرق.
• الصداع التجمع: يمكن أن تؤدي الأسلاك شديدة الصلابة أو القصيرة جدًا أو المعرضة للتعب إلى عدم اتساق الإنتاج.

والخبر السار هو أن معظم هذه الحالات يمكن الوقاية منها. المفتاح هو التعامل مع التأريض كمشكلة تصميم ميكانيكي وكهربائي، وليس فكرة لاحقة.

كيفية اختيار السلك الأرضي الصحيح

تبدأ عملية الاختيار الموثوقة بالقيود الحقيقية، وليس فقط وصف الكتالوج. استخدم هذا الإطار:

1) تحديد وظيفة التأريض

• هل هو في المقام الأول ربط الأمان أم التحكم في الضوضاء أم التعامل مع زيادة التيار أم مزيج؟
• هل هو ربط من حاوية إلى حاوية، أو ربط الباب، أو ربط اللوحة، أو إنهاء درع الكابل؟

2) خريطة المتطلبات الكهربائية

• خطأ التوقعات الحالية: يعتمد سلوك جهاز الحماية على مسار منخفض المقاومة.
• سلوك التردد: بالنسبة للضوضاء والتداخل الكهرومغناطيسي، غالبًا ما تتفوق الموصلات الأقصر والأعرض على الموصلات الأطول والأضيق.
• دورة العمل: تختلف الزيادات العرضية عن المشاركة الحالية المستمرة.

3) مطابقة الواقع الميكانيكي

• هل ستكون مرنة (الأبواب، المفصلات، الاهتزازات، الروبوتات)؟ إذا كانت الإجابة بنعم، فإن موصل التأريض المرن أمر بالغ الأهمية.
• هل المساحة ضيقة؟ هل هناك متطلبات نصف قطر الانحناء المتكررة؟
• هل سيتمتع القائمون بالتركيب بوصول ثابت إلى مثبتات عزم الدوران بشكل صحيح؟

4) النظر في البيئة

• يمكن للرطوبة أو رذاذ الملح أو المواد الكيميائية أو ارتفاع درجة الحرارة أو التعرض للأشعة فوق البنفسجية أو التلوث الزيتي تغيير اختيارات المواد.
• إذا كان التآكل محتملًا، فإن المعالجات السطحية وأجهزة التوصيل مهمة بقدر أهمية مادة الموصل.

5) اتخاذ قرار بشأن استراتيجية الإنهاء في وقت مبكر

• تتطلب كل من المحطات الحلقية، أو العروات، أو ألسنة اللحام، أو الوصلات المسمارية، أو الترابط على شكل مشبك إنشاءات موصلات مختلفة.
• الاتساق في الإنهاء يساوي الاتساق في الأداء.

إذا كنت تريد عددًا أقل من المفاجآت في الإنتاج، فقم بتأمين هذه القرارات قبل الانتهاء من رسومات الحزام. دونغقوان Quande للإلكترونيات المحدودة. غالبًا ما يدعم الفرق من خلال تأكيد الملاءمة والمرونة وتوافق الإنهاء قبل الإنتاج الضخم.

أنواع موصلات التأريض الشائعة ومتى يتم استخدامها

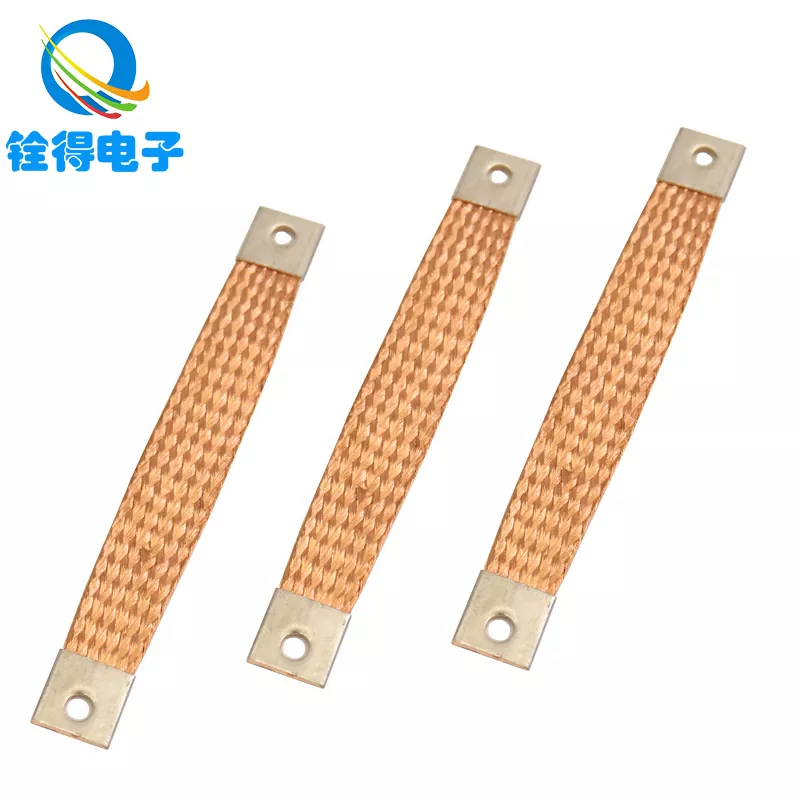

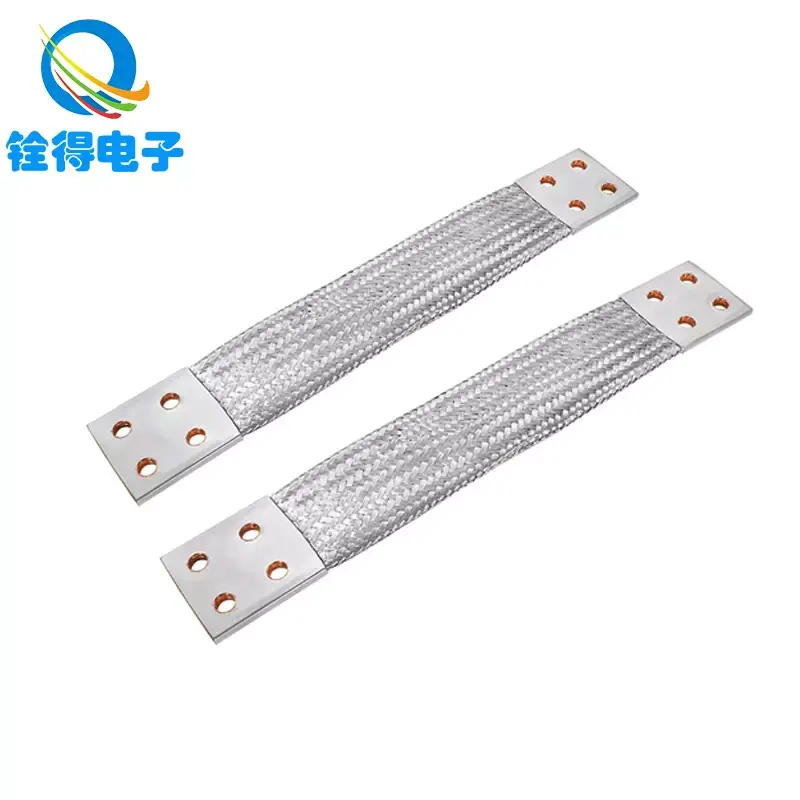

بالنسبة للعديد من الخزانات الصناعية، فإن الخيار "الأفضل" هو الجمع: شريط ربط في اللوحة، وأشرطة قصيرة مضفرة للأبواب والأجزاء المتحركة، وموصلات مجدولة جيدة التوصيل للتوصيلات الثابتة.

اعتبارات الحجم التي تمنع الفشل المفاجئ

التحجيم ليس مجرد "الأكبر هو الأفضل". يمكن أن يؤدي الحجم الزائد إلى حدوث تصلب ومشاكل في التجميع والتعب. يمكن أن يؤدي تقليل الحجم إلى ارتفاع درجة حرارة الجهاز، أو فشل عملية مسح جهاز الحماية، أو إنشاء مراجع غير مستقرة. ضع هذه المبادئ في الاعتبار:

• ضربات أقصر أكثر سمكاللعديد من القضايا المتعلقة بالضوضاء. غالبًا ما يؤدي تقليل الطول إلى تحسين الأداء أكثر من زيادة المقطع العرضي.
• أوسع يمكن التغلب على الجولةعلى ترددات أعلى. يمكن أن تقلل الأشرطة المضفرة المسطحة من المقاومة عند تركيبها بشكل صحيح.
• منطقة الاتصال مهمة. لا يزال من الممكن أن يكون أداء الموصل السميك الموجود على رقعة اتصال صغيرة ضعيفًا.
• الأحداث الحرارية والخطأ مختلفة. يمكن للموصل أن ينجو من نبضة خطأ قصيرة ولكنه يفشل في ظل الزيادات المتكررة أو التسخين عند مفصل سيء.

إذا كان تصميمك يجب أن يلبي كودًا كهربائيًا معينًا أو معيارًا صناعيًا معينًا، فاستخدم طريقة تحديد الحجم الخاصة بهذا المعيار كخط أساسي، ثم قم بوضع المتطلبات الميكانيكية والبيئية في الأعلى. عندما تكون في شك، تعامل مع الإنهاء والتركيب كعناصر تصميم من الدرجة الأولى، وليس "تفاصيل التثبيت".

ممارسات التثبيت التي تؤدي إلى التأريض أو كسره

تحدث معظم حالات فشل التأريض في الواجهات. نادرا ما يكون الموصل هو المشكلة. الاتصال عادة ما يكون. تعمل هذه الممارسات على تحسين النتائج بشكل كبير:

استخدم اتصالًا نظيفًا من المعدن إلى المعدن حيث يكون الترابط مطلوبًا

• قم بإزالة الطلاء أو الأنودة أو الطلاءات عند نقطة الترابط ما لم تكن الأجهزة مصممة لاختراق الطلاءات بشكل موثوق.
• استخدم الغسالات المناسبة أو أجهزة الربط للحفاظ على ضغط التلامس مع مرور الوقت.

التحكم في الارتخاء تحت الاهتزاز

• استخدم طرق القفل المتوافقة مع أجهزتك وبيئتك.
• قم بتطبيق عزم دوران ثابت وتوثيقه للإنتاج.

تقليل الطول وتجنب الحلقات

• قم بتوجيه الموصلات الأرضية بشكل قصير ومباشر قدر الإمكان.
• تجنب الحلقات الكبيرة التي يمكنها التقاط التداخل مثل الهوائي.

تصميم للحركة بدلاً من الأمل في أنها لن تتحرك

• بالنسبة للأبواب والمفصلات والمجموعات الاهتزازية، فإن الشريط الأرضي المضفر مع تخفيف الضغط المناسب غالبًا ما يدوم أكثر من السلك الصلب.
• احترم نصف قطر الانحناء وتأكد من أن الحزام أو السلك ليس بمثابة توقف ميكانيكي.

توحيد الإنهاءات

• اختر نمط الإنهاء وقم بتطبيقه بشكل متسق عبر الإصدارات.
• ينبغي التحكم في جودة التجعيد، وملاءمة العروة، وإعداد سطح التلامس.

الأخطاء الشائعة وكيفية تجنبها

• استخدام "ضفائر" طويلة للدروعالتي تقوض الأداء عالي التردد. حافظ على روابط الدرع قصيرة وفكر في طرق المشبك عند الاقتضاء.
• الاعتماد على ملامسة الهيكل من خلال الطلاء. إذا لم تتمكن من ضمان الاتصال المعدني، فلا تفترض وجوده.
• خلط المعادن بدون تخطيط. يمكن للمعادن المتباينة بالإضافة إلى الرطوبة أن تسرع من التآكل وتزيد المقاومة.
• تجاهل ربط الباب. لن تساعد الأرضية الرائعة إذا أصبح الباب عبارة عن لوحة عائمة مزعجة.
• الإفراط في الثناء موصل قاسية. التعب الاهتزاز حقيقي. اختر موصلًا مصممًا للحركة.
• يتم الاختبار فقط باستخدام إشارة استمرارية أساسية. الاستمرارية لا تساوي رابطة قوية منخفضة المقاومة في ظل الظروف الحقيقية.

كيفية التحقق من جودة التأريض في الميدان

يجب أن يتوافق التحقق مع المخاطر. بالنسبة للترابط البسيط، يمكن أن يكون فحص المقاومة المنخفضة مفيدًا. بالنسبة للأنظمة الحساسة، قد تحتاج إلى طرق إضافية. تشمل الخيارات العملية ما يلي:

• التفتيش البصري: تأكد من إزالة الطلاء ونوع الجهاز وأن الموصل غير متوتر.
• قياس المقاومة المنخفضة: قم بالقياس عبر الرابطة باستخدام أداة مناسبة للأعمال ذات الأوم المنخفض، وليس فقط مقياس متعدد أساسي.
• اختبار التذبذب: قم بتحريك الأبواب أو الأدوات بعناية أثناء مراقبة السلوك المتقطع.
• الفحص الحراري تحت الحمل: غالبًا ما تكشف النقاط الساخنة عن مفاصل عالية المقاومة.
• التحقق من صحة أعراض الضوضاء: إذا كان المقصود من التأريض تقليل التداخل، فتأكد من القياسات السابقة واللاحقة التي تتوافق مع ظروف التشغيل الحقيقية لديك.

إذا كان نظامك ضروريًا للسلامة، فاتبع القوانين الكهربائية المعمول بها وإجراءات الاختبار التنظيمي. توفر هذه المقالة إرشادات هندسية عامة، ولكن يجب أن تتوافق معايير القبول النهائية مع التزامات الصناعة والامتثال.

التعليمات

• هل السلك الأرضي هو نفس السلك المحايد؟
  لا. في العديد من الأنظمة، يحمل المحايد تيارًا رجعيًا أثناء التشغيل العادي، في حين أن الموصل الأرضي مخصص للربط الآمن وحالات الأعطال. إنهم يخدمون أدوارًا مختلفة ويتم التعامل معهم بشكل مختلف في التصميم والتركيب.
• متى يجب علي استخدام شريط أرضي مضفر بدلاً من السلك العادي؟
  غالبًا ما تُفضل الأشرطة المضفرة لربط الأجزاء المتحركة أو بيئات الاهتزاز أو الوصلات القصيرة والواسعة ومنخفضة المقاومة التي تدعم التحكم في الضوضاء. يمكنهم أيضًا جعل ربط الأبواب وربط العلبة أكثر موثوقية عندما يكون الثني أمرًا لا مفر منه.
• هل يؤدي السلك الأرضي السميك دائمًا إلى تقليل التداخل؟
  ليس دائما. إن تقليل الطول، وتحسين منطقة الاتصال، واستخدام الشكل الهندسي الذي يقلل من المعاوقة يمكن أن يكون أكثر أهمية من مجرد زيادة المقطع العرضي - خاصة بالنسبة للضوضاء ذات التردد العالي.
• لماذا لا يزال نظامي يعاني من الضوضاء على الرغم من أن كل شيء يظهر الاستمرارية؟
  الاستمرارية تثبت فقط أن هناك مسارًا موصلًا. غالبًا ما تتعلق مشكلات الضوضاء بالمعاوقة عند ترددات التشغيل، أو ضعف هندسة الترابط، أو الضفائر الطويلة، أو نهايات الدرع غير المتناسقة.
• ما الذي يسبب فشل الاتصالات الأرضية مع مرور الوقت؟
  تشمل الأسباب الشائعة ارتخاء الاهتزاز، والتآكل، وسوء إعداد السطح، وعدم كفاية تخفيف الضغط، وجودة التجعيد أو العروة غير المتسقة. التعرض البيئي يمكن أن يسرع كل هذه الأمور.
• كيف أجعل التأريض أكثر اتساقًا في الإنتاج؟
  توحيد الأجهزة والنهايات، وتحديد مواصفات عزم الدوران، والتحكم في إعداد السطح، واختيار الموصلات التي تناسب عملية التجميع. يتعلق الاتساق بالتحكم في العملية بقدر ما يتعلق باختيار الموصل.
• هل يمكنني تخصيص موصلات التأريض للعلبة أو الحزام الخاص بي؟
  نعم. تقدم العديد من الشركات المصنعة أطوالًا مخصصة وإنشاءات جديلة وخيارات إنهاء. إذا كانت لديك قيود على المساحة أو الحركة أو التآكل، فغالبًا ما يؤدي التخصيص إلى تقليل إعادة العمل وتحسين الموثوقية.

الخطوات التالية

إذا كنت تتعامل مع EMI غير مبرر، أو سلوك غير متناسق للمعدات، أو مشكلات ربط الأبواب، أو نقاط التأريض التي تتآكل أو ترتخي، فلا تعامل السلك الأرضي كملحق. تعامل معه كمكون مصمم بمتطلبات كهربائية وميكانيكية وبيئية.

إذا كنت تريد المساعدة في اختيار نمط موصل التأريض، أو تحديد خيارات الإنهاء، أو مطابقة قيود المرونة والتثبيت، فإن شركة Dongguan Quande Electronics Co.,Ltd. يمكن أن تدعم احتياجات التقييم والإنتاج الخاصة بك. شارك تفاصيل تطبيقك ورسوماته، وسنوصيك بحل تأريض عملي يمكنك إنشاؤه بشكل متكرر وبثقة—اتصل بناللبدء.
