كيف تعمل الأسلاك النحاسية المجدولة على تحسين الموثوقية في كابلات الطاقة والتحكم؟

خلاصة

يعد اختيار الموصل المناسب أحد تلك القرارات التي تبدو بسيطة حتى يبدأ المشروع بالفشل في العالم الحقيقي: ارتفاع درجة الحرارة في قناة ضيقة، أو خيوط مكسورة عند نهايتها، أو قراءات غير مستقرة في دوائر التحكم، أو التوقف الناجم عن إجهاد الاهتزاز.أسلاك النحاس الذين تقطعت بهم السبل غالبًا ما يتم اختياره لمنع هذه المشكلات تمامًا — عن طريق موازنة التوصيل والمرونة والمتانة الميكانيكية. في هذه المقالة، سوف أتناول نقاط الألم الأكثر شيوعًا لدى المشتري (انخفاض الجهد، ونصف قطر الانحناء، وجودة الإنهاء، ومخاطر التآكل، ومعايير الفحص، واتساق المورد) وإظهار كيفية تحديد بنية الجديلة المناسبة، والحجم، والسطح النهائي للتطبيق الخاص بك. ستجد أيضًا قوائم مرجعية عملية، وجداول مقارنة، وقسمًا واضحًا للأسئلة الشائعة حتى تتمكن من الانتقال من "نعتقد أن هذا جيد" إلى "نحن نعلم أن هذا سيصمد".

جدول المحتويات

• الخطوط العريضة للمادة
• نقاط الألم التي يواجهها العملاء تحل هذا الأمر
• ما هو الأسلاك النحاسية الذين تقطعت بهم السبل
• عندما تقطعت بهم السبل يدق الصلبة
• كيفية تحديده دون التخمين
• جدول المقارنة
• نصائح الإنهاء والتثبيت
• يجب على المشترين طلب فحوصات الجودة
• التطبيقات المشتركة
• اختيار مورد متسق
• التعليمات
• خاتمة

الخطوط العريضة للمادة

• يُعرِّفأسلاك النحاس الذين تقطعت بهم السبلوالمشاكل التي تم تصميمها لمنعها
• خريطة نقاط الألم المشتري الحقيقي لاختيارات موصل
• شرح بناء الجدائل، والتحجيم، وخيارات السطح (العاري مقابل المعلب)
• توفير قائمة مرجعية للمواصفات العملية
• اعرض جدول المقارنة لجعل المقايضات واضحة
• تغطية الإنهاء والتفتيش والتحقق من المورد
• أجب عن الأسئلة الأكثر طرحًا من قبل فرق المشتريات والمهندسين

نقاط الألم التي يواجهها العملاء تحل هذا الأمر

معظم الشكاوى التي أسمعها عن الموصلات لا تتعلق في الواقع بالمعدن، بل تتعلق بما فشل الموصل في البقاء عليه. وهنا القضاياأسلاك النحاس الذين تقطعت بهم السبليتم اختياره عادة لتقليل:

• التكسير أو الكسر عند الإنهاء:يمكن أن يؤدي الانحناء المتكرر أو الاهتزاز أو التوجيه الضيق إلى إرهاق الموصلات الصلبة.
• النقاط الساخنة وارتفاع درجة الحرارة:تؤدي الموصلات الأصغر حجمًا أو النهايات السيئة إلى توليد الحرارة في المكان الذي تريده على الأقل.
• انخفاض الجهد والأداء غير المستقر:يؤدي تشغيل الكابلات الطويلة أو الأحمال الحالية العالية إلى معاقبة الأسلاك غير المحددة.
• الأعطال الناجمة عن التآكل:الرطوبة والهواء المالح والتعرض للمواد الكيميائية يمكن أن تهاجم الموصلات والوصلات.
• دفعات غير متناسقة من الموردين:يمكن أن يختلف عدد الخيوط وتحمل القطر وحالة السطح إذا كان التحكم في العملية ضعيفًا.
• بطء التثبيت وإعادة العمل:الكابلات التي تحاربك أثناء التوجيه والإنهاء تكلف الوقت والعمالة.

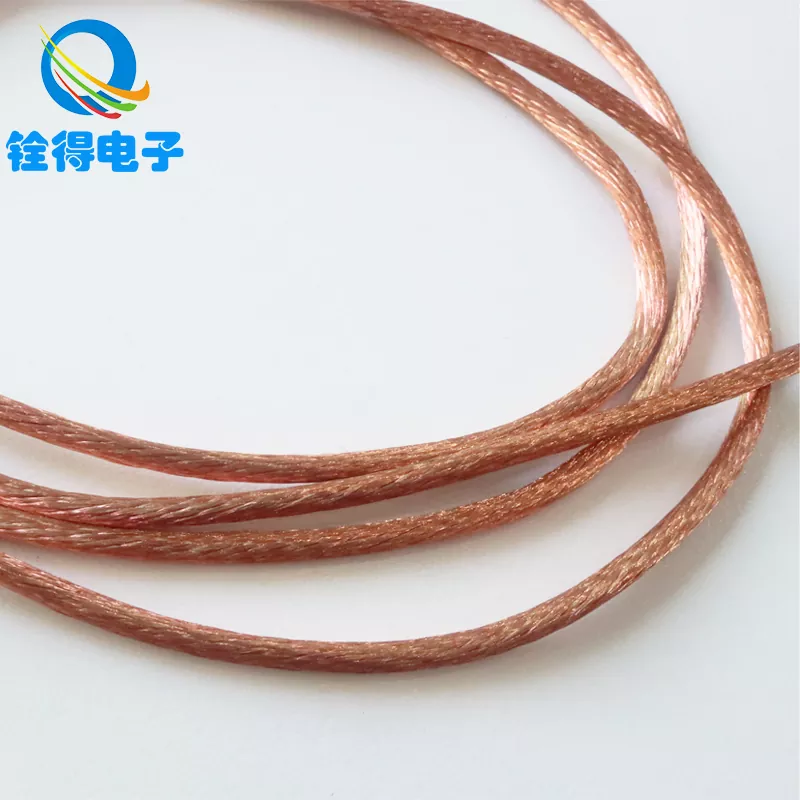

ما هو الأسلاك النحاسية الذين تقطعت بهم السبل

أسلاك النحاس الذين تقطعت بهم السبلهو موصل مصنوع عن طريق لف عدة خيوط نحاسية أصغر (خيوط) في موصل واحد لمنطقة مقطع عرضي محددة. بدلاً من قطعة معدنية صلبة واحدة، تحصل على حزمة تتقاسم الضغط الميكانيكي عبر العديد من الخيوط. هذا التصميم مهم لأن معظم التركيبات الحقيقية تتضمن حركة - اهتزازات من المحركات، أو ثني الحزام، أو انحناءات ضيقة داخل لوحات التحكم، أو فتح وإغلاق أبواب الخزانة بشكل متكرر.

الجزء "المجدول" ليس مجرد ميزة مريحة، بل هو ميزة موثوقية. مزيد من الخيوط (وأقطار حبلا فردية أصغر) تعني عادة مرونة أفضل، وهو ما يعني عادة إجهادًا أقل عند نقاط الضغط. المشكلة هنا هي أن المرونة يجب أن تتطابق مع طرق الإنهاء المناسبة، وإلا فإنك قد تفقد الفائدة في نفس المكان الذي تحتاج إليه بشدة.

عندما تقطعت بهم السبل يدق الصلبة

إذا كان تركيبك ثابتًا تمامًا، مع نصف قطر انحناء كبير وأقل اهتزاز، فقد تكون الموصلات الصلبة مقبولة تمامًا. لكن الموصلات العالقة غالبًا ما تفوز في أي من هذه المواقف:

• اهتزاز:المحركات والضواغط والمضخات والمراوح والناقلات والمعدات المتنقلة.
• الحركة المتكررة:حلقات الأبواب، والأذرع الآلية، وسلاسل السحب، والأدوات المحمولة، والمولدات المحمولة.
• التوجيه المعقد:لوحات ضيقة، وحوامل الكابلات مع تغييرات متعددة الاتجاه، والأجهزة المدمجة.
• تسخير عالية الكثافة:حيث يحتاج المثبتون إلى السرعة والتعامل المتوقع.
• دورات الصيانة:أي بيئة تتعرض فيها الكابلات للانزعاج أثناء الخدمة.

الطريقة العملية التي أضعها في إطارها: إذا كان بإمكانك أن تتخيل كابلًا يتم اصطدامه أو سحبه أو ثنيه أو اهتزازه ولو قليلاً - فاخترأسلاك النحاس الذين تقطعت بهم السبلثم قم بإجراء الإنهاء بشكل صحيح.

كيفية تحديده دون التخمين

تفشل العديد من أوامر الشراء لأنها تحدد "النحاس المجدول" دون تحديد الأجزاء التي تدفع الأداء. فيما يلي قائمة مرجعية نظيفة يمكنك تسليمها إلى الهندسة أو المشتريات أو شريك تجميع الكابلات الخاص بك:

• حجم الموصل:AWG أو مم²، يتم اختياره حسب الحمل الحالي، وانخفاض الجهد المسموح به، وارتفاع درجة الحرارة.
• البناء المجدول:عدد الخيوط وقطر الخيوط الفردية (تعتمد المرونة على ذلك).
• الانتهاء من السطح:النحاس العاري أو النحاس المعلب (غالبًا ما يتم اختياره لمقاومة التآكل وقابلية اللحام).
• حالة الصلب:النحاس الناعم يحسن المرونة؛ يمكن للنحاس الأكثر صلابة أن يقاوم التشوه ولكنه ينثني بشكل أقل.
• بيئة التشغيل:الرطوبة والملح والمواد الكيميائية ونطاق درجة الحرارة ومستوى الاهتزاز المتوقع.
• طريقة الإنهاء:التجعيد أو اللحام أو الطويق أو العروة أو المشبك اللولبي - يفضل كل منها أنماطًا معينة من الخيوط.
• متطلبات الامتثال:إذا كانت صناعتك تتطلب معايير محددة، قم بتوضيحها في أمر الشراء.
• التعبئة والتغليف والمناولة:حجم التخزين المؤقت، وتحمل طول القطع، ووضع العلامات، وإمكانية تتبع الدفعة.

إحدى الحقائق المهمة للمشتري: إذا لم تقم بتحديد بنية الجدائل، فقد تحصل على سلك يطابق الحجم تقنيًا ولكنه يتصرف بشكل مختلف تمامًا أثناء التثبيت.

جدول المقارنة

استخدم هذا الجدول لمواءمة اختيار الموصل بسرعة مع المخاطر والبيئة وسلوك التثبيت:

نصائح الإنهاء والتثبيت

الكثير من شكاوى "جودة الأسلاك" هي في الواقع مشاكل إنهاء مقنعة. يمكن للموصلات المجدولة أن تتفوق على الموصلات الصلبة، ولكن فقط إذا قمت بحماية الخيوط أثناء التجريد والإنهاء.

• استخدم المتعرية الصحيحة:تجنب قطع الخيوط - تصبح النكات بداية تشققات تحت الاهتزاز.
• منع تناثر حبلا:إذا كنت تهبط في مشبك لولبي، يمكن للحلقات تحسين الاتساق بشكل كبير.
• تجعيد بشكل صحيح:مطابقة العروات لحجم الموصل ونوع الجدائل؛ تحقق من ارتفاع/شكل التجعيد إن أمكن.
• احترام نصف قطر الانحناء:الانحناءات الضيقة بالقرب من النهايات تخلق إجهادًا متكررًا؛ الطريق مع التحولات لطيف.
• التحكم في الحرارة:يؤدي ارتفاع درجة الحرارة إلى تسريع شيخوخة العزل وزيادة المقاومة عند التوصيلات.
• التسمية والتتبع:خاصة بالنسبة لأسلاك التحكم - يمكن أن تبدو الأسلاك الخاطئة وكأنها مشاكل "ضوضاء" كهربائية.

إذا كنت تقوم ببناء أحزمة، ففكر في مكان حدوث الحركة واختر بناء الخيوط وفقًا لذلك. نقطةأسلاك النحاس الذين تقطعت بهم السبلهو البقاء على قيد الحياة الواقع الميكانيكي، وليس الرسومات النظرية.

يجب على المشترين طلب فحوصات الجودة

إذا سبق لك أن تلقيت دفعة "تبدو جيدة" ولكنها تتصرف بشكل مختلف أثناء التجميع، فأنت تعرف بالفعل سبب أهمية الاتساق. فيما يلي عمليات التحقق العملية التي يمكن طلبها والتحقق منها:

• قطر الموصل والتسامح:يؤكد أن الموصل يلبي توقعات الحجم للمحطات الطرفية وأنظمة العزل.
• عدد الخيوط وقطرها:يحمي مرونتك وافتراضات أداء الإنهاء.
• حالة السطح:سطح نظيف وموحد يقلل من مقاومة التلامس ويحسن موثوقية اللحام.
• أخذ عينات الاستمرارية والمقاومة:عملية المصيد الانجراف في وقت مبكر.
• تتبع الدفعة:يمنحك المساءلة إذا ظهرت مشكلة بعد أشهر.

بالنسبة للعديد من المشترين، الهدف ليس الإفراط في الاختبار، بل منع إعادة العمل. القليل من التحققأسلاك النحاس الذين تقطعت بهم السبليمكن أن يوفر أيامًا من استكشاف الأخطاء وإصلاحها لاحقًا.

التطبيقات المشتركة

نطاق التطبيقات واسع، ولكن منطق الاختيار عادة ما يكون هو نفسه: مطابقة الاحتياجات الحالية والضغط الميكانيكي. تشمل حالات الاستخدام النموذجية ما يلي:

• توزيع الطاقة:المفاتيح الكهربائية، اللوحات، وصلات الحافلات (مع العروات المناسبة)، العاكسات، أنظمة UPS.
• المحركات والمحولات:اللفات والموصلات حيث يكون الاهتزاز والحرارة عوامل حقيقية.
• التحكم وأسلاك الإشارة:خزانات التشغيل الآلي، وأسلاك PLC، وأجهزة الاستشعار (خاصة عندما يكون التوجيه ضيقًا).
• تجميعات الحزام والكابلات:الأجهزة والمعدات الطبية والإضاءة والإلكترونيات الاستهلاكية.
• البيئات الخارجية أو الرطبة:المعدات التي تستفيد من الموصلات المعلبة والإنهاءات المستقرة.

اختيار مورد متسق

وبعيدًا عن المواصفات، فإن أكبر خطر خفي هو عدم اتساق المورد: فالسلك الذي يطابق الحجم الموجود على الورق ولكنه يختلف في التجديل أو السطح أو التلدين من دفعة إلى أخرى يمكن أن يؤدي إلى تخريب إنتاجية التجميع بهدوء. إذا كنت مؤهلاً للبائعأسلاك النحاس الذين تقطعت بهم السبل، اطلب دليلاً على ضوابط التصنيع المستقرة، وسجلات الدُفعات الواضحة، وإجراءات التفتيش المتكررة.

شركة دونغقوان كواندي للإلكترونيات المحدودة توفر الموصلات النحاسية المجدولة المصممة لاحتياجات التصنيع العملية - هياكل الجدائل المستقرة، والتشطيبات الخاضعة للرقابة، والوثائق التي تساعد المشترين على تقليل إعادة العمل وتسريع الموافقات. عندما تقوم بالتوريد للإنتاج على المدى الطويل، فإن هذا النوع من الاتساق مهم بقدر أهمية السعر.

• طلب الموافقة على العينة:تأكيد سلوك التجريد/الإنهاء في العملية الخاصة بك.
• قفل البناء:حدد عدد/قطر الخصلات حتى لا تغير البدائل الأداء.
• تأكيد التغليف:التخزين المؤقت المناسب يقلل من مكامن الخلل وأضرار التثبيت.
• الاتفاق على إمكانية التتبع:تأكد من أن معرفات الدُفعات ذات معنى ويتم الاحتفاظ بها.

التعليمات

س:يكونأسلاك النحاس الذين تقطعت بهم السبلدائما أفضل من النحاس الصلب؟
ج:ليس دائما. إذا كانت الأسلاك ثابتة تمامًا وتريد أقصى قدر من الصلابة لبعض التركيبات، فيمكن أن تعمل المواد الصلبة بشكل جيد. يتم اختيار المجدولة عادةً عندما تكون المرونة أو مقاومة الاهتزاز أو التوجيه الأسهل أمرًا مهمًا.

س:هل يعني ارتفاع عدد الخيوط تلقائيًا جودة أعلى؟
ج:وهذا يعني عادة مرونة أعلى، والتي يمكن أن تحسن عمر الكلال في التطبيقات المتحركة أو الاهتزازية. ولكن يجب أن يتم إقرانها بطرق الإنهاء الصحيحة (غالبًا الحلقات أو عروات التجعيد المناسبة) لتجنب تناثر الخيوط والاتصال غير المتناسق.

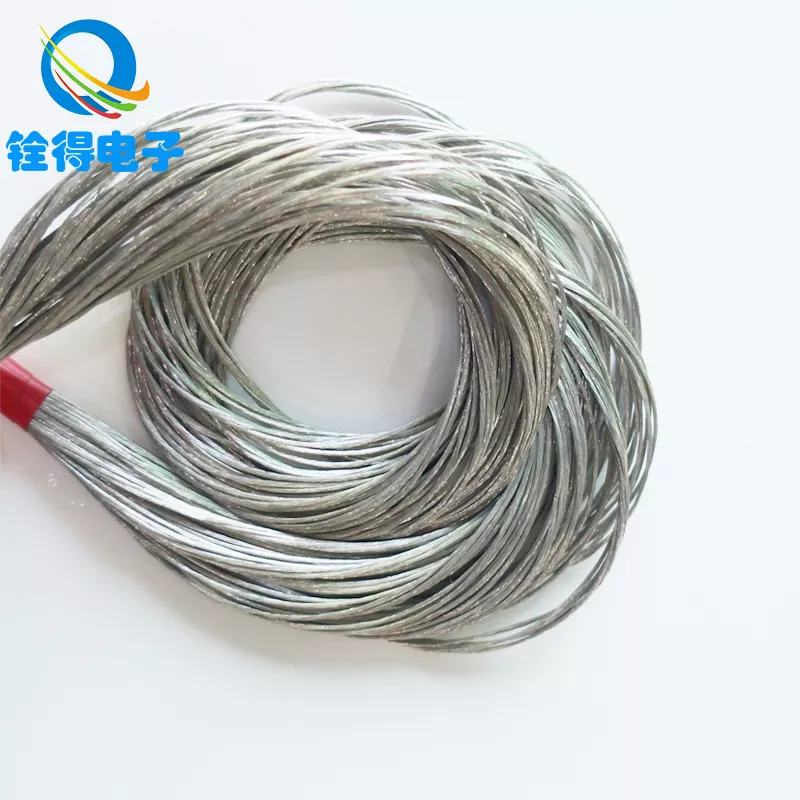

س:متى يجب أن أختار النحاس المعلب بدلا من النحاس العاري؟
ج:اختر النحاس المعلب عندما يكون خطر التآكل أعلى (الرطوبة، الهواء البحري، التعرض للمواد الكيميائية) أو عندما يكون ثبات اللحام مهمًا. غالبًا ما يُفضل النحاس العاري في البيئات الداخلية الخاضعة للرقابة حيث تكون التكلفة والحد الأقصى للتوصيل من الأولويات.

س:ما الذي يسبب ارتفاع درجة الحرارة إذا كان حجم السلك يبدو صحيحًا؟
ج:الأسباب الأكثر شيوعًا هي مشكلات الإنهاء (البراغي السائبة، والتجعيد السيئ، وتلف الخيوط) ومشكلات التوجيه (الكابلات المجمعة التي تحبس الحرارة). يساعد حجم السلك، لكن التوصيلات وممارسات التثبيت غالبًا ما تحدد ارتفاع درجة الحرارة في العالم الحقيقي.

س:ما الذي يجب أن أضعه في أمر الشراء لتجنب استلام السلك المجدولة "الخاطئة"؟
ج:حدد حجم الموصل (AWG أو مم²)، وبنية الجدائل (عدد الخيوط وقطرها)، وتشطيب السطح (عاري أو معلب)، وأي قيود بيئية أو قيود على الإنهاء. إذا كتبت فقط "النحاس المجدول"، فإنك تخاطر بالتنوع الذي يغير سلوك التجميع.

خاتمة

لا تفشل الأنظمة الكهربائية الموثوقة في جداول البيانات - فهي تفشل عند نقاط الضغط: الانحناءات الضيقة، والألواح الاهتزازية، والمرفقات الرطبة، والإنهاءات المتسرعة.أسلاك النحاس الذين تقطعت بهم السبلتحظى بشعبية كبيرة لأنها مصممة لنقاط الضغط تلك، حيث تجمع بين الموصلية القوية والمرونة الميكانيكية. إذا قمت بتحديد بنية الجدائل، واخترت تشطيب السطح المناسب للبيئة، وقمت بإنهائه بشكل صحيح، فإنك تقلل بشكل كبير من إعادة العمل ووقت التوقف عن العمل.

إذا كنت تقوم بتقييم الخيارات أو تريد المساعدة في مطابقة البناء المجدول مع طلبك، فاتصل بناشركة دونغقوان كواندي للإلكترونيات المحدودةوقم بمشاركة التيار والجهد وقيود التوجيه وتفاصيل البيئة — بعد ذلكاتصل بنالطلب عينات أو توصية مخصصة لمشروعك القادم.
