لماذا يعتبر السلك الأرضي ضروريًا للأنظمة الكهربائية الآمنة؟

خلاصة

A سلك ارضيغالبًا ما يتم التعامل معه كعنصر في خانة الاختيار - إلى أن يحدث خطأ ما: يرتعش هيكل الآلة، أو يتعطل القاطع بشكل عشوائي، يقوم المستشعر بقراءة البيانات المهملة، أو يؤدي ارتفاع التيار إلى إخراج لوحة التحكم. توضح هذه المقالة ما يفعله السلك الأرضي فعليًا، وكيف يختلف عن السلك "المحايد"، لماذا يعتبر الترابط مهمًا، وما هي تفاصيل الاختيار والتثبيت الأكثر شيوعًا التي تسبب ألمًا للعملاء. ستحصل أيضًا على قائمة مرجعية واضحة ومناسبة للميدان، جدول مقارنة لأنواع الأسلاك الأرضية الشائعة والأسئلة الشائعة حول استكشاف الأخطاء وإصلاحها للمشكلات المتكررة.

جدول المحتويات

• ما هو السلك الأرضي وما هي المشكلة التي يحلها؟
• الأرض مقابل الحياد مقابل الترابط: الارتباك الذي يسبب الفشل
• نقاط ألم العميل تقلل السلك الأرضي المناسب
• أنواع الأسلاك الأرضية ومكان كل منها
• كيفية اختيار السلك الأرضي المناسب لمشروعك
• أفضل ممارسات التثبيت التي تمنع إعادة العمل
• الأخطاء الشائعة والإصلاحات السريعة
• نصائح التفتيش والصيانة
• التعليمات

الخطوط العريضة

1. حدد السلك الأرضي بلغة واضحة واشرح "المسار الحالي للخطأ".
2. توضيح الأرضية والمحايدة والترابط لإزالة المفاهيم الخاطئة النموذجية.
3. قم بتعيين نقاط الألم في العالم الحقيقي (مخاطر الصدمات، والتداخل الكهرومغناطيسي/الضوضاء، والرحلات المزعجة، وتلف المعدات) لجودة التأريض.
4. قارن بين الخيارات الصلبة والمجدولة والمضفرة والمعلبة مع التطبيقات النموذجية.
5. قائمة التحقق من الاختيار: الحجم والمرونة والبيئة والإنهاءات واعتبارات الامتثال.
6. خطوات التثبيت وتفاصيل التصنيع التي تحدد الموثوقية.
7. استكشاف الأخطاء وإصلاحها: الحلقات الأرضية، والاستمرارية المتقطعة، والتآكل، وفشل الاهتزاز.
8. ممارسات الصيانة والتوثيق للسلامة على المدى الطويل.

ما هو السلك الأرضي وما هي المشكلة التي يحلها؟

في جوهرها، أسلك ارضيعبارة عن موصل مخصص يربط الأجزاء المعدنية المكشوفة (مثل حاويات المعدات، وإطارات المحركات، ولوحات التحكم، حوامل الكابلات والقناة) إلى نظام التأريض. إن المهمة الأكثر أهمية ليست "جعل الكهرباء تختفي". وتتمثل المهمة في توفير أمقاومة منخفضة، مسار يمكن التنبؤ بهلتيار العطل، لذلك يمكن لأجهزة الحماية (الصمامات والقواطع وحماية RCD/RCBO عند استخدامها) أن تعمل بسرعة.

فكر في السلك الأرضي باعتباره طريق خروج الطوارئ للتيار الخطير. عند فشل العزل أو ملامسة موصل حي لهيكل معدني، يحدث تيار عطل يريد أن يتدفق. إذا كان تيار العطل لديه مسار جيد عبر سلك أرضي مثبت بشكل صحيح، فيمكن لجهاز الحماية اكتشاف الحالة غير الطبيعية و افصل الطاقة بسرعة. إذا كان المسار سيئًا (اتصال فضفاض، أو تآكل، أو سلك صغير الحجم، أو سطح تلامس مطلي)، فقد "يتسرب" التيار عبر المسارات غير المقصودة - بما في ذلك أنت أو المحامل أو دروع الإشارة أو الأجهزة الإلكترونية الحساسة.

الأرض مقابل الحياد مقابل الترابط: الارتباك الذي يسبب الفشل

تأتي العديد من مشكلات المشروع من خلط ثلاث أفكار مختلفة:

• حياديهو موصل إرجاع يحمل التيار في التشغيل العادي (في العديد من أنظمة التيار المتردد). إنها ليست نفس أرض المعدات.
• الأرض (التأريض)هو اتصال بأقطاب التأريض/التأريض وشبكة التأريض المستخدمة للسلامة والإمكانات المرجعية.
• الترابطهو التوصيل المتعمد للأجزاء المعدنية بحيث تشترك في نفس الإمكانات الكهربائية وإزالة الأخطاء بشكل موثوق.

الوجبات الجاهزة العملية: الخاص بكسلك ارضيعادة ما يكون ذلك جزءًا من عملية الربط لسلامة المعدات، ويجب أن يكون مستمرًا وموثوقًا ميكانيكيًا، ومقاومة منخفضة كهربائيا. إذا تم ربط المحايد والأرضي معًا في مكان خاطئ (أو في أماكن متعددة)، فيمكنك إنشاء تيارات متداولة، مشاكل الضوضاء، والتعثر غير المتوقع.

نقاط ألم العميل تقلل السلك الأرضي المناسب

عندما يشتكي العملاء من مشاكل كهربائية "عشوائية"، غالبًا ما يكون التأريض هو السبب الجذري الصامت. فيما يلي نقاط الألم التي تم تصميمها بشكل صحيح و مثبتةسلك ارضييساعد على تقليل:

• مخاطر الصدمة وحوادث السلامة:يبقى الهيكل المترابط جيدًا بالقرب من الأرض في ظل ظروف الخطأ.
• تعثر مزعج:يمكن أن تتسبب الاتصالات الضعيفة في حدوث خطأ متقطع، خاصة مع الاهتزاز أو الرطوبة.
• EMI/الضوضاء في الإشارات:يمكن أن تتصرف أجهزة الاستشعار ومدخلات PLC وخطوط الاتصال بشكل متقطع عندما يكون مرجع التأريض غير مستقر.
• الأضرار الناجمة عن العواصف والبرق العابرين:تساعد شبكة التأريض القوية على إدارة مسارات الطاقة العابرة.
• تحمل والقضايا الحركية:قد تجد التيارات الشاردة مسارات عبر المحامل عندما يكون الترابط ضعيفًا أو غير متناسق.
• إعادة صياغة مكلفة:نادرًا ما تظهر أخطاء التأريض حتى بدء التشغيل، حيث تكون كل ساعة باهظة الثمن.

تعمل إستراتيجية الأسلاك الأرضية الجيدة على تحويل "وقت التوقف الغامض" إلى أداء يمكن التنبؤ به. هذا ما يريده المشترون في نهاية المطاف: عدد أقل من عمليات الاسترجاعات، وبيانات أنظف، و معدات أكثر أمانًا تجتاز الفحص دون دراما.

أنواع الأسلاك الأرضية ومكان كل منها

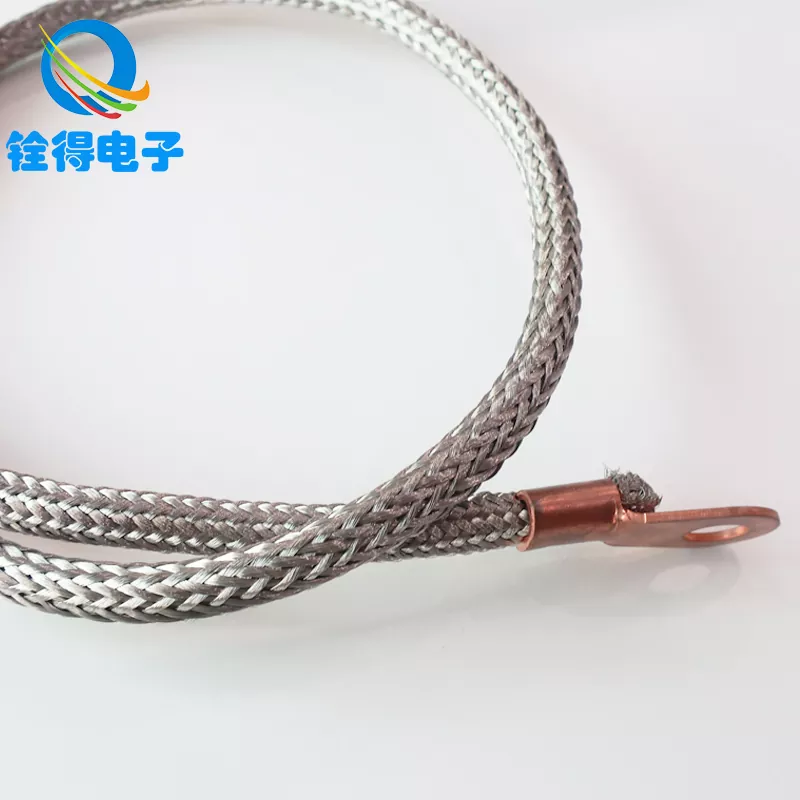

ليس كلسلك ارضيهو نفسه. يعتمد الاختيار "الأفضل" على الحركة والاهتزاز والبيئة وطريقة الإنهاء.

إذا كان طلبك يتضمن أبوابًا، أو أغطية قابلة للإزالة، أو اهتزازات (فكر في المولدات، وشواحن المركبات الكهربائية، وآلات CNC، والمصاعد، والخزائن المعدنية التي تفتح/تغلق يوميًا)، يمكن للخيارات المضفرة أن تقلل بشكل كبير من حالات الفشل المرتبطة بالتعب.

كيفية اختيار السلك الأرضي المناسب لمشروعك

اختيار أسلك ارضيلا يتعلق الأمر بـ "السمك هو الأفضل دائمًا" بقدر ما يتعلق بتلبية متطلبات السلامة بشكل موثوق في ظل ظروف الموقع الحقيقية. استخدم قائمة المراجعة هذه لتجنب ندم المشتري الكلاسيكي:

• القدرة الكهربائية:حجم الموصل حسب الكود/المعيار المعمول به وجهاز الحماية الأولي. يجب أن يحمل المسار الأرضي بأمان تيار الخلل لفترة كافية لتشغيل الحماية.
• البيئة الميكانيكية:إذا تحركت أو انحنت أو اهتزت، فامنح الأولوية للمرونة (المجدولة أو المضفرة) وتخفيف الضغط.
• التعرض للتآكل:غالبًا ما تستفيد الرطوبة ورذاذ الملح والمواد الكيميائية والتركيبات الخارجية من النحاس المعلب والإنهاءات المحمية.
• طريقة الإنهاء:قم بمطابقة نوع السلك مع العروات والحلقات وأدوات التجعيد ومواصفات عزم الدوران. يفشل السلك الرائع إذا كان الإنهاء غير دقيق.
• قيود التوجيه:تجنب الحواف الحادة ونقاط الضغط. خطط لحلقات الخدمة حيث تفتح اللوحات.
• الاتساق والتوثيق:قم بتوحيد أرقام الأجزاء وملاحظات التثبيت عبر الإصدارات حتى لا تتمكن فرق الصيانة من التخمين.

هذا هو المكان الذي يمكن أن تساعد فيه الشركة المصنعة المتخصصة.شركة دونغقوان كواندي للإلكترونيات المحدودة يدعم حلول موصل التأريض المستخدمة في الصناعة والتطبيقات الكهربائية، بما في ذلك خيارات مضفرة مرنة عندما تكون الحركة والموثوقية مهمة. بالنسبة للمشترين، الفوز هو تقليل التباين: بشكل متسق البناء والتعامل المتوقع أثناء التجميع يعني مفاجآت أقل عند التشغيل.

أفضل ممارسات التثبيت التي تمنع إعادة العمل

معظم حالات فشل التأريض لا تنتج عن الموصل نفسه، بل هي ناجمة عن التصنيع. إليك نهجًا مثبتًا ميدانيًا يحافظ علىسلك ارضييمكن الاعتماد عليها لسنوات:

إحدى العادات البسيطة التي تخفف من الصداع: التعامل مع نقاط التأريض كمكونات أمان مهمة، وليس "مسامير إضافية". قم بتسميتها وفحصها وإبقائها في متناول الجميع.

الأخطاء الشائعة والإصلاحات السريعة

فيما يلي قائمة بالمخالفين المتكررين الذين يتسببون في أكبر عدد من شكاوى العملاء، بالإضافة إلى أسرع الإجراءات التصحيحية:

• التأريض على المعدن المطلي:قم بشريط الطلاء في منطقة العروة واستخدم أدوات الربط المناسبة.
• موصل صغير الحجم "لأنه لا يحمل تيارًا":حجم لظروف الخطأ، وليس التشغيل العادي.
• استخدام الأسلاك الصلبة على الأبواب المتحركة:قم بالتبديل إلى سلك أرضي مجدول أو مضفر مع تخفيف الضغط.
• السحابات السائبة بعد الاهتزاز:قم بتطبيق ممارسات عزم الدوران الصحيحة، وقفل الأجهزة عند الاقتضاء، وفحص إعادة عزم الدوران بعد الاحتراق.
• التوجيه الفوضوي بالقرب من الحواف الحادة:إضافة حماية الحواف، والحلقات، والمشابك؛ الحفاظ على المسار الأرضي محميًا جسديًا.
• روابط أرضية/محايدة متعددة حيث لا ينبغي أن تكون:قم بمراجعة مخطط النظام وتصحيح نقاط الترابط وفقًا لقواعدك القياسية وقواعد الموقع.

نصائح التفتيش والصيانة

A سلك ارضيلا يمكن الاعتماد عليها إلا بقدر أضعف اتصال لها. أدخل هذه الفحوصات في الصيانة الروتينية، خاصة في الأماكن ذات الاهتزازات العالية أو المنشآت الخارجية:

• التفتيش البصري:ابحث عن تغير اللون والجديلة البالية والتآكل حول العروات والمشابك السائبة.
• الفحص الميكانيكي:اختبار بلطف للحركة في المحطات؛ أي شيء يهتز هو فشل في المستقبل.
• استمرارية التفتيش العشوائي:التحقق من المقاومة المنخفضة من الهيكل/الباب إلى الشريط الأرضي أثناء عمليات إيقاف التشغيل المخطط لها.
• الختم البيئي:في المواقع الرطبة أو المسببة للتآكل، قم بتحسين الختم والنظر في المواد المقاومة للتآكل والأغطية الواقية.
• التوثيق:سجل نتائج اختبار التأريض وأي تغييرات - يصبح استكشاف الأخطاء وإصلاحها في المستقبل أسرع بشكل كبير.

التعليمات

س: هل يمكنني استخدام أي سلك كسلك أرضي إذا كان "متصلاً بالمعدن"؟
ج:يجب أن يكون مناسبًا للتطبيق وحجمه بشكل صحيح للمسارات الحالية للخطأ بموجب الكود/المعيار الحاكم الخاص بك. كما أن طريقة الإنهاء وإعداد سطح التلامس لا تقل أهمية عن الموصل نفسه.

س: لماذا أرى ضوضاء أو قراءات غير مستقرة للمستشعر حتى عند توصيل السلك الأرضي؟
ج:تشمل الأسباب الشائعة نقاط ربط فضفاضة، أو سوء توجيه بالقرب من الكابلات ذات التيار العالي، أو نقاط ربط متعددة تولد تيارات متداولة، أو نقطة مرجعية ضعيفة بين اللوحات. تحسين سلامة الترابط، وفصل مسارات الإشارة الحساسة عن مسارات الطاقة، ومراجعة مكان حدوث الروابط.

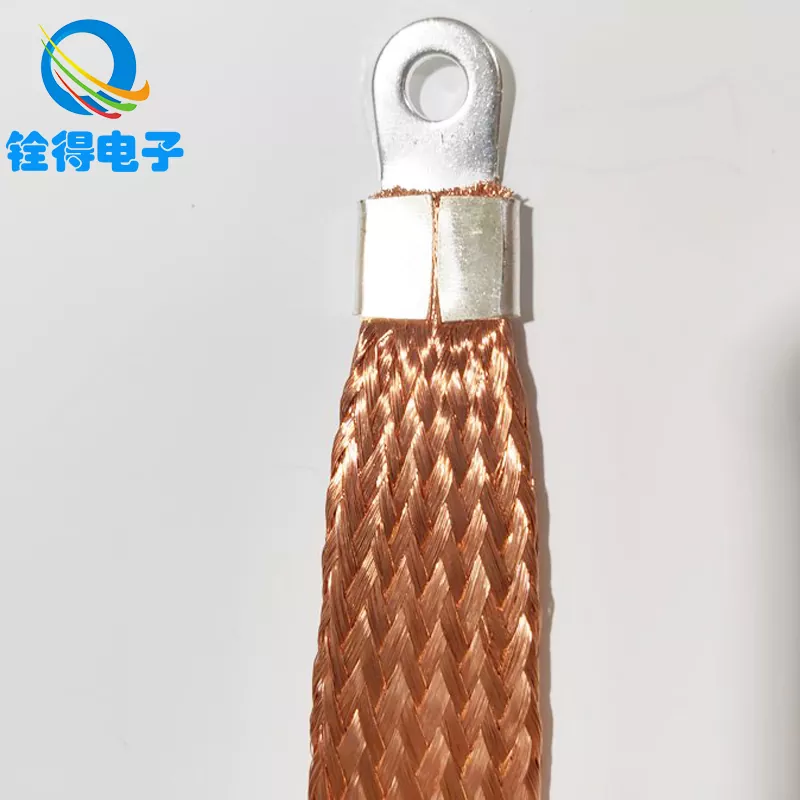

س: متى يجب أن أفكر في سلك أرضي مضفر؟
ج:عندما يكون هناك حركة أو اهتزاز - الأبواب، أو الأغطية المفصلية، أو واقيات الآلات، أو المفاصل المرنة، أو أي مكان قد يتعب فيه الموصل الصلب بمرور الوقت. غالبًا ما يتم اختيار الخيارات المضفرة لتقليل حالات فشل الاستمرارية المتقطعة.

س: هل يعني السلك الأرضي السميك دائمًا حماية أفضل؟
ج:ليس تلقائيا. الهدف هو مسار خطأ منخفض المقاومة يتوافق مع جهاز الحماية وقواعد التثبيت. يمكن أن يؤدي الحجم الزائد إلى حدوث مشكلات في التوجيه/الإنهاء إذا لم تكن العروات والأجهزة متطابقة. "الحجم الصحيح + التثبيت الصحيح" يتفوق على "سميك جدًا + تم إنهاؤه بشكل سيء".

س: لماذا يتعطل القاطع أو RCD/RCBO أثناء بدء التشغيل على الرغم من عدم وجود "خطأ"؟
ج:يمكن أن تتسبب حالات بدء التشغيل العابرة أو تيارات التسرب من المرشحات/VFDs أو الرطوبة أو الترابط غير المستقر في حدوث رحلات. تحقق من استمرارية التأريض، وتحقق من حالة العزل، وتأكد من نوع جهاز الحماية الصحيح، وراجع مخطط التأريض/الربط بحثًا عن مسارات متوازية غير مقصودة.

س: ما هي أسرع طريقة للتأكد من أن اتصال السلك الأرضي يقوم بعمله؟
ج:قم بإجراء اختبار الاستمرارية بين هيكل المعدات (وأي أبواب/واقيات) والقضيب الأرضي الرئيسي، ثم تأكد من أن النهايات محكمة ومثبتة على معدن نظيف. قم بتوثيق النتيجة حتى يسهل اكتشاف التغييرات بمرور الوقت.

الوجبات الجاهزة النهائية

A سلك ارضيليست مجرد إجراء شكلي يتعلق بالسلامة، بل هي أحد مكونات الأداء. فهو يقلل من مخاطر الصدمات، ويحسن استقرار النظام، ويحمي الإلكترونيات، ويوفر الوقت أثناء التشغيل عن طريق منع "الأخطاء الشبحية" التي تضيع الأيام. إذا كنت تتعامل مع التأريض كنظام مصمم (وليس فكرة لاحقة)، ستحصل على تركيبات أكثر أمانًا وفرق صيانة أكثر هدوءًا.

إذا كنت تحدد موصلات التأريض للألواح، أو حاويات المعدات، أو نقاط الربط المرنة،شركة دونغقوان كواندي للإلكترونيات المحدودةيمكن أن تساعدك على مطابقة نمط الموصل مع ظروف التشغيل الحقيقية. هل أنت على استعداد لتقليل إعادة العمل وتحسين الموثوقية؟اتصل بنامع تفاصيل طلبك، وسنساعدك في اختيار حل التأريض الذي يناسب بيئتك واحتياجات الحركة وسير عمل التثبيت.
