لماذا يعتبر الأنبوب النحاسي المضفر هو الاختيار الأمثل للحماية من التداخل الكهرومغناطيسي وحماية الكابلات؟

أصبحت الإلكترونيات الحديثة أصغر حجمًا وأسرع وأكثر حساسية للضوضاء. يعد هذا أمرًا رائعًا - إلى أن يبدأ الكبل "الذي يعمل" بشكل مثالي في التسبب في عمليات إعادة تعيين عشوائية أو إشارات غير مستقرة أو اختبارات امتثال فاشلة. إذا كنت تتعامل مع التداخل الكهرومغناطيسي، أو التفريغ الساكن، أو الأسلاك التي تتعرض باستمرار للجرجر والضغط في مجموعات ضيقة،أنبوب النحاس مضفريعد أحد الإصلاحات الأكثر عملية التي يمكنك تنفيذها دون إعادة تصميم نظامك بالكامل.

خلاصة

يشرح هذا المقال ما أأنبوب النحاس مضفرالمشاكل الشائعة التي يحلها (EMI، والتآكل، والتراكم الساكن، والضغط الميكانيكي)، وكيفية اختيار البناء المناسب لبيئتك. ستجد أيضًا قائمة مرجعية واضحة للاختيار، وأفضل ممارسات التثبيت، وجدول مقارنة لمساعدتك على مطابقة خيارات المواد (النحاس العاري، والنحاس المعلب، والنحاس المطلي بالفضة، والمتغيرات غير القابلة للصدأ) مع حالات الاستخدام في العالم الحقيقي - حتى تتمكن من تجنب الدفع الزائد، أو التقليل من التحديد، أو تثبيته بطريقة تلغي فوائده.

جدول المحتويات

1. نقاط الألم يحلها أنبوب النحاس المضفر
2. ما هو أنبوب النحاس المضفر وكيف يعمل
3. كيفية اختيار الأنبوب النحاسي المضفر المناسب
4. جدول مقارنة المواد والبناء
5. أفضل ممارسات التثبيت والتأريض
6. حيث يتم استخدامه بشكل شائع
7. تحديد المصادر وفحوصات الجودة التي لها أهمية فعلية
8. التعليمات
9. خاتمة

الخطوط العريضة

• حدد ما إذا كانت مشكلتك هي التداخل الكهرومغناطيسي (EMI) أو الكهرباء الساكنة أو التآكل أو الانحناء الشديد
• افهم أداء الحماية وما تعنيه "التغطية" فعليًا في الممارسة العملية
• اختر مادة التشطيب المناسبة لبيئتك (الرطوبة والملح والحرارة)
• قم بتغيير حجمه بشكل صحيح بحيث يتناسب دون اختناق الكابل أو ترك فجوات
• قم بتثبيته مع الإنهاء المناسب حتى لا يصبح التدريع "زخرفيًا"
• يمكنك التحقق من الصحة من خلال عمليات فحص بسيطة: الاستمرارية والملاءمة وسلامة التأريض

نقاط الألم يحلها أنبوب النحاس المضفر

عادة ما يبدأ الناس بالبحث عنأنبوب النحاس مضفرعندما يحدث خطأ "غامض" - خاصة في التجميعات ذات المحركات، أو العاكسات، أو تبديل مصادر الطاقة، أو المرحلات، أو أحزمة الأسلاك الكثيفة. فيما يلي نقاط الألم الأكثر شيوعًا التي يعالجها:

• الإشارات غير المستقرة والصداع EMI:يمكن أن يتسبب اقتران الضوضاء في حدوث أخطاء في البيانات، أو انحراف المستشعر، أو طنين الصوت، أو فشل الاتصال المتقطع الذي يكون تصحيحه مؤلمًا.
• فشل EMC أو اختبارات الامتثال:لقد نجحت في اختبارات الوظائف، لكن اختبارات الانبعاثات أو الحساسية لا تتعاون - غالبًا بسبب فجوات الحماية أو ضعف التأريض.
• التآكل والتآكل الميكانيكي:يمكن للكابلات التي يتم توجيهها عبر الحواف المعدنية أو التجميعات المتحركة أو الأنظمة شديدة الاهتزاز أن تتآكل من خلال العزل بمرور الوقت.
• تراكم الكهرباء الساكنة:في البيئات الجافة أو حاملات الكابلات المتحركة، يمكن أن تتراكم الكهرباء الساكنة وتفرغ إلى مكونات حساسة.
• التوجيه الضيق والانحناء المتكرر:بعض الأكمام الواقية قاسية أو ضخمة. يضيف الأنبوب المضفر الحماية بينما يستمر في الانحناء والثني باستخدام الحزام.

الفكرة الأساسية: الأنبوب المضفر ليس مجرد "كم". إنها طبقة وظيفية يمكنها تقليل التداخل وحماية الأسلاك وتوفير مسار متحكم فيه للطاقة الكهربائية غير المرغوب فيها - عند تحديدها وتركيبها بشكل صحيح.

ما هو أنبوب النحاس المضفر وكيف يعمل

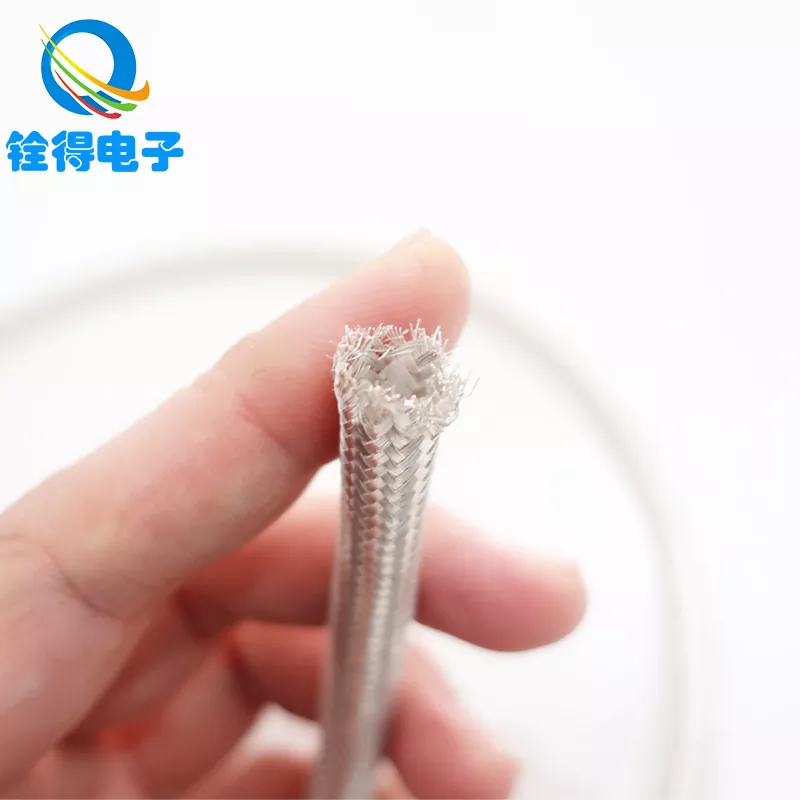

A أنبوب النحاس مضفرعبارة عن شبكة أنبوبية مصنوعة من خلال تجديل خيوط سلكية موصلة في غلاف مرن. نظرًا لأنها تشكل شبكة موصلة حول حزمة الكابل، فيمكن أن تساعد في:

• تخفيف التداخل الكهرومغناطيسيعن طريق إحاطة الموصلات الحساسة بحاجز موصل
• تقليل الانبعاثاتعن طريق احتواء الضوضاء التي من شأنها أن تشع إلى الخارج
• توفير القدرة على التفريغ الساكنعند توصيله بمسار أرضي مناسب
• تحسين الحماية الميكانيكيةضد التآكل والضغط والجرجر

في الأنظمة الحقيقية، يعتمد الأداء على التفاصيل: كثافة الضفيرة، والتغطية، وقطر السلك، والأهم من ذلك، كيفية إنهاء الضفيرة وتثبيتها. يمكن أن يكون أداء الجديلة عالية الجودة ذات النهاية السيئة أسوأ من الجديلة المتوسطة المثبتة بشكل صحيح.

كيفية اختيار الأنبوب النحاسي المضفر المناسب

اختيار أأنبوب النحاس مضفرلا يتعلق الأمر باختيار الخيار "الأغلى". يتعلق الأمر بمطابقة خصائص الأنبوب مع بيئتك ووضع الفشل لديك. استخدم قائمة التحقق هذه:

• تحديد الهدف الأساسي:التدريع EMI، الحماية من التآكل، التفريغ الساكن، استمرارية التأريض، أم مزيج؟
• تأكيد البيئة:جاف في الأماكن المغلقة، أو رطب، أو رذاذ الملح، أو ارتفاع درجة الحرارة، أو التعرض للمواد الكيميائية، أو الضميمة الخارجية؟
• قياس حجم حزمة الكابل:القطر الخارجي (OD) للحزام، بالإضافة إلى احتياجات التوسع للموصلات.
• اتخاذ قرار بشأن المواد / النهاية:النحاس العاري للبيئات الخاضعة للرقابة، والمعلب لمقاومة التآكل، والمطلي بالفضة لاحتياجات التوصيل الخاصة، أو خيارات الفولاذ المقاوم للصدأ للظروف القاسية.
• تحقق من تغطية الجديلة وكثافتها:عادةً ما تعمل التغطية الأعلى على تحسين التدريع ولكنها يمكن أن تقلل من تدفق الهواء وتزيد من الصلابة.
• التخطيط لطريقة الإنهاء:المشبك أو التجعيد أو اللحام أو شريط إنهاء الدرع - يؤثر هذا على الأداء أكثر مما يتوقعه الكثير من الناس.

قاعدة عملية للتحجيم: اختر قطرًا داخليًا يتناسب بسلاسة مع الحزمة دون الضغط عليه. ضيق للغاية وسوف تشوه الجديلة (وتضغط على الكابل). فضفاضة جدًا وسوف تخلق فجوات وحركة واتصالًا غير متناسق.

جدول مقارنة المواد والبناء

أفضل ممارسات التثبيت والتأريض

هذا هو المكان الذي تفشل فيه العديد من مشاريع التدريع، ليس لأن الضفيرة "سيئة"، ولكن لأن التثبيت يجعلها غير فعالة. اجعل الأمر بسيطًا ومنضبطًا:

• الحفاظ على التغطية المستمرة:تجنب الفجوات الكبيرة، أو المقاطع المفتوحة، أو التحولات المفاجئة للقطر التي تخلق مسارات تسرب للتداخل.
• إنهاء بشكل صحيح:استخدمي مشبكًا أو شريطًا نهائيًا يخلق اتصالًا ثابتًا بزاوية 360 درجة حول الجديلة عندما يكون ذلك ممكنًا.
• الأرض مع النية:إذا كنت تريد أداء التدريع، قم بتوصيل الجديلة بمرجع أرضي مستقر باستخدام مسار منخفض المقاومة. يمكن أن تؤدي "الضفائر" الطويلة والرفيعة إلى تقليل الفعالية عند الترددات الأعلى.
• حماية الأطراف:أضف الانكماش الحراري أو تخفيف الضغط الميكانيكي لمنع الاهتراء ولتقليل تلف الحواف الحادة للعزل الأساسي.
• حساب الحركة:في الحزام المتحرك، اترك ما يكفي من الركود حتى لا تصبح الجديلة نقطة الضغط.

عادة التحقق السريع: بعد التثبيت، قم بإجراء فحص الاستمرارية عبر طول الضفيرة وتأكد من أن نقاط النهاية لديك لها اتصال ميكانيكي ثابت. إذا كان يمكن للضفيرة أن تلتف بحرية في النهاية، فقد لا يتم ربط "درعك" بالطريقة التي تعتقدها.

حيث يتم استخدامه بشكل شائع

سترىأنبوب النحاس مضفرفي أي صناعة تمزج الإشارات الحساسة مع إلكترونيات الطاقة المزعجة أو قيود الأسلاك الضيقة. تتضمن السيناريوهات الشائعة ما يلي:

• أجهزة الكمبيوتر ومعدات البيانات:حماية البيانات الداخلية وخطوط الكهرباء من التداخل والتآكل الميكانيكي
• أنظمة الاتصالات:تقليل التداخل الخارجي وتقليل التداخل بين الأحزمة
• إلكترونيات السيارات:دعم التشغيل المستقر في البيئات الكهرومغناطيسية المعقدة على متن الطائرة
• الأتمتة الصناعية:حماية الكابلات حول أسلاك التحكم PLC، ومحركات المحركات، وأجهزة الاستشعار
• المعدات الطبية:تحسين الاستقرار الكهرومغناطيسي للأدوات الدقيقة وأنظمة التشخيص

إذا كان نظامك يتضمن التبديل، أو الانتقالات السريعة، أو توجيه الحزام الكثيف، فيمكن أن تكون الأكمام المضفرة واحدة من التحسينات الأكثر فعالية من حيث التكلفة - خاصة بالمقارنة مع إعادة تصميم اللوحات، أو تغيير مسارات الكابلات، أو إضافة تصفية ضخمة في كل مكان.

تحديد المصادر وفحوصات الجودة التي لها أهمية فعلية

ليست كل الأنابيب المضفرة متساوية. يمكن أن يبدو الأنبوبان متشابهين في لمحة واحدة ويعملان بشكل مختلف تمامًا في التجميعات الحقيقية. عند تقييم الموردين، ركز على المؤشرات الملموسة:

• هيكل جديلة موحدة:نسج متسق يقلل من نقاط الضعف ويحسن التكرار في التثبيت
• أبعاد مستقرة:يجب أن يكون القطر الداخلي وسلوك التوسع قابلين للتنبؤ به عبر الدفعات
• اتساق المواد والانتهاء:تؤثر جودة الطلاء/التشطيب على مقاومة التآكل والاستقرار الكهربائي على المدى الطويل
• التعامل الميكانيكي:الضفائر الجيدة تقاوم الاهتراء والتشوه والتمزق أثناء التوجيه
• دعم التخصيص:إذا كانت أحزمة الأمان الخاصة بك ذات أقطار أو أطوال أو احتياجات إنهاء غير عادية، فإن التخصيص يمكن أن يوفر الوقت ويقلل من مخاطر التجميع

هذا هو المكان الذي يمكن أن يؤدي فيه العمل مع جهة تصنيع ذات خبرة إلى تقليل نسبة التجربة والخطأ. على سبيل المثال،شركة دونغقوان كواندي للإلكترونيات المحدودة تنتج خيارات أنابيب نحاسية مضفرة مخصصة للحماية وحماية الكابلات عبر بيئات التطبيقات المتعددة، ويمكن أن تدعم اختيارات ومواصفات المواد المختلفة اعتمادًا على الطريقة التي تخطط بها لتوجيه الغلاف وإنهائه.

التعليمات

س 1: هل يعمل الأنبوب النحاسي المضفر من أجل الحماية والحماية الجسدية؟
ج:نعم. يمكن أن يساعد في تقليل التداخل الكهرومغناطيسي مع حماية الكابلات من التآكل والضغط. يعتمد التوازن على كثافة الجديلة وكيفية تركيب الأنبوب.

س2: هل النحاس المعلب دائما أفضل من النحاس العاري؟
ج:ليس دائما. يعمل النحاس العاري بشكل جيد في البيئات الخاضعة للرقابة وغالبًا ما يكون أكثر فعالية من حيث التكلفة. يعد النحاس المعلب خيارًا أكثر ذكاءً عندما تكون الرطوبة أو خطر الأكسدة أو عمر الخدمة الطويل في البيئات القاسية أمرًا مهمًا.

س3: كيف يمكنني تحديد حجم الأنبوب النحاسي المضفر لحزمة الكابلات؟
ج:قم بقياس القطر الخارجي للحزمة الكاملة (بما في ذلك سُمك الغلاف) وحدد قطرًا داخليًا ينزلق دون الضغط. إذا كانت الحزمة تحتوي على موصلات، فكر في تركيب غلاف قابل للتوسيع أو خطة التثبيت قبل الإنهاء.

س 4: لماذا "لا يعمل" التدريع في بعض الأحيان حتى مع الأكمام المضفرة؟
ج:السبب الأكثر شيوعًا هو سوء الإنهاء أو التأريض. إذا لم يتم ربط الضفيرة بشكل صحيح (أو كان مسار التأريض ذو مقاومة عالية)، فقد تنخفض فعالية التدريع بشكل كبير.

س 5: هل يمكن للأنبوب النحاسي المضفر أن يساعد في علاج الكهرباء الساكنة؟
ج:يمكن ذلك، طالما أنه متصل بمسار تفريغ يتم التحكم فيه. يمكن أن تساعد موصلية الجديلة في تبديد تراكم الكهرباء الساكنة بدلاً من السماح لها بالتراكم والتفريغ بشكل غير متوقع.

خاتمة

إذا كنت تحارب EMI، أو تطارد أخطاء متقطعة، أو تحاول حماية أدوات التوصيل في مسارات توجيه ضيقة وعالية الضغط،أنبوب النحاس مضفرهي واحدة من تلك الترقيات التي يمكن أن تحقق نتائج كبيرة - دون قلب تصميمك بالكامل رأسًا على عقب. الحيلة هي اختيار المادة المناسبة لبيئتك، وحجمها بشكل صحيح، وإنهائها بطريقة تحافظ على التدريع المستمر والاتصال الموثوق.

إذا كنت تريد المساعدة في اختيار المواصفات الصحيحة - أو كنت تحاول حل مشكلة التداخل العنيد أو مشكلة المتانة في تجميع حقيقي -شركة دونغقوان كواندي للإلكترونيات المحدودةيمكن أن تدعم مشروعك بخيارات الأنابيب النحاسية المضفرة المصممة خصيصًا لتطبيقك. هل أنت مستعد للانتقال من "التخمين" إلى حل توصيلات أنظف وأكثر موثوقية؟اتصل بنالمناقشة متطلباتك والحصول على توصية عملية.
