لماذا تختار الأسلاك النحاسية المضفرة للتوصيلات المرنة ومنخفضة المقاومة؟

خلاصة

أسلاك مضفرة من النحاسهم "الأبطال الهادئون" داخل أنظمة التأريض، وتوزيع الطاقة، ومعدات اللحام، والمفاتيح الكهربائية، والبطاريات، والآلات المعرضة للاهتزاز. عادةً لا يعاني المشترون من فكرة "الجديلة" بحد ذاتها، بل يعانون من النتائج: التأريض غير المستقر، والوصلات المحمومة، والعروات المتشققة، ووقت التوقف غير المتوقع، والجودة غير المتسقة من دفعة إلى أخرى. يشرح هذا الدليل كيفية عمل الأسلاك النحاسية المضفرة، حيث تتفوق على الموصلات الصلبة، وكيفية تحديد الضفيرة الصحيحة، وكيفية تجنب أخطاء المصادر الأكثر شيوعًا. على طول الطريق، ستجد قوائم مرجعية للاختيار، وجدول مقارنة عملي، وقسمًا لاستكشاف الأخطاء وإصلاحها حتى تتمكن من مطابقة طلبك مع البناء الصحيح.

جدول المحتويات

• الخطوط العريضة
• ما هي الأسلاك النحاسية المضفرة وأين يتم استخدامها؟
• ما هي نقاط الألم التي تحلها الأسلاك النحاسية المضفرة؟
• كيف يمكنك تحديد الجديلة الصحيحة؟
• خيارات جديلة مقارنة في جدول عملي
• كيف يمكنك تثبيت وصيانة الاتصالات المضفرة؟
• استكشاف الأخطاء وإصلاحها: لماذا يسخن الجديل أو يفشل؟
• ما هي فحوصات الجودة التي تهم المشترين فعليًا؟
• التعليمات
• الأفكار الختامية

الخطوط العريضة

• حدد الأسلاك النحاسية المضفرة وحالات الاستخدام النموذجية "للوصلة/الحزام الأرضي".
• ربط نقاط الضعف لدى المشتري بالمتطلبات الفنية القابلة للقياس
• اشرح عناصر المواصفات الرئيسية: المقطع العرضي، عدد الخيوط، الطلاء، العزل، النهايات
• توفير جدول القرار وقائمة مرجعية للمشتري
• قم بتغطية ممارسات التثبيت التي تمنع النقاط الفعالة والفشل المبكر
• قم بمشاركة خريطة استكشاف الأخطاء وإصلاحها فيما يتعلق بالسخونة الزائدة والتآكل والتآكل والتشقق
• اعرض ما يجب أن تطلبه من المورد للحصول على جودة متسقة وإمكانية التتبع

ما هي الأسلاك النحاسية المضفرة وأين يتم استخدامها؟

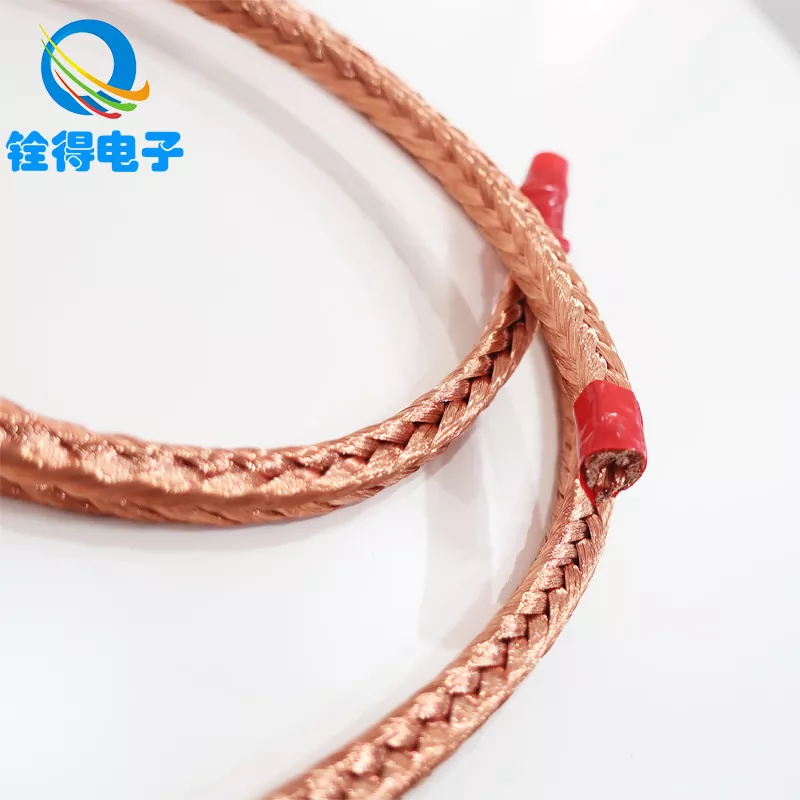

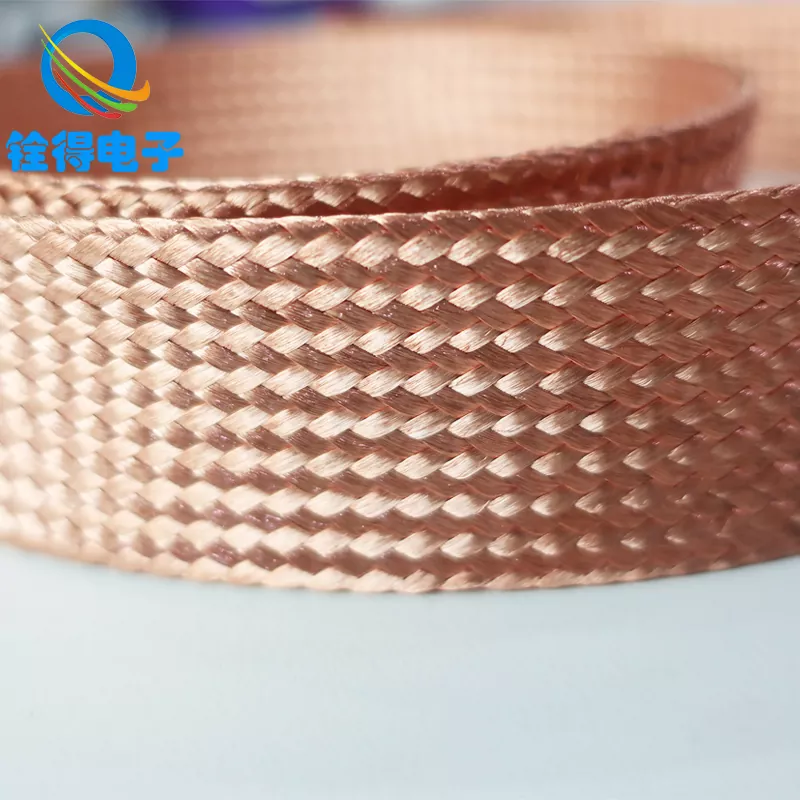

الأسلاك النحاسية المضفرة عبارة عن موصلات مرنة يتم تصنيعها عن طريق نسج العديد من خيوط النحاس الدقيقة في جديلة مسطحة أو أنبوبية. بدلاً من دفع التيار عبر قلب صلب واحد، تقوم الجديلة بتوزيع التيار عبر خيوط متعددة وعبر مساحة سطحية أكبر. هذا الهيكل هو السبب في أن الأسلاك المضفرة تحظى بشعبية كبيرة في الأماكن التي تؤدي فيها الحركة والاهتزاز والثني المتكرر إلى إرهاق الموصل الصلب.

تشمل التطبيقات الشائعة ما يلي:

• أشرطة التأريض والربطللخزائن والألواح والقضبان والمرفقات
• صداري مرنةفي المفاتيح الكهربائية والمحولات وأنظمة UPS
• اتصالات البطارية والعاكسحيث يتكرر الاهتزاز والتدوير الحراري
• معدات اللحاموالوصلات المؤقتة ذات التيار العالي
• السكك الحديدية والسيارات والآلات الصناعيةالحاجة إلى تأريض مقاوم للاهتزاز
• تحكم EMIفي مسارات التدريع/التأريض حيث تكون المعاوقة المنخفضة مهمة

في العديد من بنيات العالم الحقيقي، لا يكون الجديلة نفسها هي العنصر الوحيد - فخيارات الإنهاء (العروات، والحلقات، والنهايات الملحومة)، والطلاء، والعزل هي التي تحدد ما إذا كان الاتصال سيظل مستقرًا بعد أشهر أو سنوات من الخدمة.

ما هي نقاط الألم التي تحلها الأسلاك النحاسية المضفرة؟

يأتي معظم المشترين للبحث عن الأسلاك النحاسية المضفرة بعد حرقها بالفعل، وأحيانًا حرفيًا. فيما يلي نقاط الألم التي تم تصميم الجديلة لإصلاحها، وما يجب مراقبته حتى لا تقوم بإعادة إنشاء نفس الفشل برقم جزء مختلف.

• الموصلات متصدع من الاهتزاز
  يمكن للأسلاك الصلبة والعديد من إنشاءات الكابلات أن تعمل بشكل أكثر صلابة وتتشقق بالقرب من النهايات عندما تهتز المعدات. تقوم الموصلات المضفرة بتوزيع الضغط عبر العديد من الخيوط، مما يقلل من نقاط التعب المركزة.
• النقاط الساخنة في المفاصل
  نادرًا ما يأتي ارتفاع درجة الحرارة من "عدم كون الضفيرة نحاسية بدرجة كافية". عادةً ما يأتي ذلك من مقاومة التلامس العالية: ضعف العقص، أو الضغط غير المتساوي، أو الأكسدة، أو حجم العروة غير المتطابق. جديلة جيدة الصنع بالإضافة إلى إنهاء مصمم بشكل صحيح يقلل من المقاومة ويحافظ على ارتفاع درجة الحرارة تحت السيطرة.
• التأريض غير الموثوق به والأخطاء المزعجة
  تحتاج المسارات الأرضية إلى مقاومة منخفضة ثابتة. غالبًا ما يتم اختيار الأشرطة المضفرة لأن مرونتها تحافظ على سلامة الاتصال عند تحرك الأبواب أو المفصلات أو المحركات أو التجميعات المتحركة.
• التآكل في البيئات الرطبة أو الساحلية
  يمكن أن يتأكسد النحاس العاري. في البيئات القاسية، يفضل العديد من المشترينأسلاك مضفرة من النحاس المعلبلتحسين مقاومة التآكل وموصلية أكثر استقرارًا على المدى الطويل على السطح.
• الصداع التجمع
  من السهل توجيه الضفائر في المساحات الضيقة وحول الزوايا. ولكن إذا كان عدد الخيوط أو كثافة النسج خاطئًا، فقد يلاحظ القائمون على التركيب اهتراء أو قطعًا فوضويًا أو ضغطًا غير متساوٍ تحت العروات.

إذا كنت تريد أن تتخلص من "حقيقة المشتري": مرونة الجديلة هي الميزة، ولكن الإنهاء هو النتيجة. حدد كلاهما.

كيف يمكنك تحديد الجديلة الصحيحة؟

عندما يقول الناس "أحتاج إلى أسلاك نحاسية مضفرة"، فإنهم غالبًا ما يقصدون أشياء مختلفة تمامًا: حزام ربط خفيف الوزن، أو وصلة مرور عالية التيار، أو استنزاف الدرع. لتجنب سوء الاقتباس والشحنات غير المتطابقة، حدد الجديلة باستخدام تفاصيل التطبيق أولاً.

1) المتطلبات الكهربائية: التيار، دورة العمل، وارتفاع درجة الحرارة المسموح بها

• تعريف التيار المستمر مقابل التيار المتقطع (والذروة الحالية إذا كان ذلك مناسبًا).
• ضع في اعتبارك درجة الحرارة المحيطة وتهوية المكان ومصادر الحرارة القريبة.
• تأكد مما إذا كان الحزام مخصصًا للتأريض/الربط (غالبًا ما يكون جهدًا أقصر وأقل) أو لتيار الحمل (غالبًا ما يكون ذلك بسبب مخاوف تتعلق بكثافة التيار الأعلى).

2) مساحة المقطع العرضي وبناء الجديل

• المقطع العرضي المكافئ(غالبًا ما يُشار إليها بالملليمتر المربع) هي طريقة عملية لتحديد حجم الضفيرة.
• قطر حبلا وعدد حبلاتؤثر على المرونة والمتانة. المزيد من الخيوط الدقيقة تزيد المرونة بشكل عام.
• عرض الجديلة وسمكهاتؤثر على الملاءمة تحت المحطات وقيود التوجيه.

3) الطلاء والانتهاء من السطح

• النحاس العاري: موصلية رائعة، الأفضل للبيئات الخاضعة للرقابة.
• النحاس المعلب: مقاومة أفضل للتآكل، ولحام أسهل، ويتم اختياره عادةً للبيئات الصناعية والبحرية المجاورة.

4) العزل والحماية

• يتم توفير بعض الضفائر عارية. ويستخدم البعض الآخر PVC، أو السيليكون، أو غلاف PET، أو الانكماش الحراري للحماية من التآكل.
• إذا كان الجديلة بالقرب من حواف حادة أو أجزاء متحركة، فحدد الأكمام الواقية أو التصميم المغطى.

5) الإنهاء: التفصيل الذي يقرر الاعتمادية

• العروات مجعد(الحلقة/الأشياء بأسمائها الحقيقية): شائعة وسريعة وموثوقة عندما يكون حجمها وضغطها مناسبًا.
• نهايات مضغوطة أو ملحومة: تقليل تناثر الخيوط ويمكن أن يحسن الاتساق للتجمعات كبيرة الحجم.
• حجم الثقب وعرض اللسان ودرجة الترباس: عدم التطابق الصغير هنا يسبب ارتخاء المفاصل والسخونة.
• تحمل الطول: يهم أكثر مما يتوقعه الناس في العبوات الضيقة.

حركة عملية واحدة للمصادر: مشاركة رسم بسيط بالطول وعرض/سمك الجديلة ونوع الإنهاء وقطر الثقب والطلاء. حتى الرسم الأساسي يمكن أن يمنع أسبوعًا من التقلب.

خيارات جديلة مقارنة في جدول عملي

كيف يمكنك تثبيت وصيانة الاتصالات المضفرة؟

حتى الأسلاك النحاسية المضفرة الممتازة يمكن أن تفشل إذا تم تركيبها كفكرة لاحقة. تعود معظم المشكلات الميدانية إلى الجودة المشتركة. إليك طريقة نظيفة وقابلة للتكرار تحافظ على المقاومة منخفضة وتمنع "التسخين الغامض".

• تحضير أسطح الاتصال
  قم بإزالة الطلاء والأكسدة والحطام عند نقطة الترابط. استخدم معجونًا مناسبًا مضادًا للأكسدة إذا كان المعيار الخاص بك يتطلب ذلك.
• استخدم عزم دوران الأجهزة الصحيح
  يؤدي انخفاض عزم الدوران إلى حدوث انحناء دقيق وحرارة؛ يمكن أن يؤدي عزم الدوران الزائد إلى تشويه العروات وتقليل منطقة الاتصال الفعالة. اتبع مواصفات الأجهزة واستخدم الغسالات عند الاقتضاء.
• التحكم في نصف قطر الانحناء وتخفيف الضغط
  لا تجبر شبكًا محكمًا على العروة. امنح الجديلة منحنى لطيفًا حتى يحدث الثني على طول الطول، وليس عند حافة النهاية.
• حماية ضد التآكل
  إذا احتك الجديلة بحواف معدنية، أضف غلافًا أو جروميت. إن الخيوط المتوترة ليست فوضوية فحسب، بل يمكن أن تصبح نقاط بدء الفشل.
• الفحص الدوري في البيئات القاسية
  ابحث عن تغير اللون (الحرارة)، والبقايا الخضراء/البيضاء (التآكل)، ومسامير مفكوكة، وتلف الخيوط عند حواف القطع.

تستفيد المعدات عالية الاهتزاز من قاعدة بسيطة: فحص الدفعة الأولى المثبتة بعد فترة تشغيل قصيرة. إذا ظلت المفاصل باردة ومستقرة، يصبح التحجيم أكثر أمانًا.

استكشاف الأخطاء وإصلاحها: لماذا يسخن الجديل أو يفشل؟

إذا كانت درجة حرارة الضفيرة النحاسية مرتفعة للغاية، فتعامل معها كمشكلة في النظام، لأنها عادة ما تكون كذلك. استخدم هذه الخريطة السريعة للعثور على السبب الجذري بدلاً من تبديل الأجزاء بشكل أعمى.

• الأعراض: الجديلة ساخنة بالقرب من العروة
  الأسباب المحتملة: تجعيد رديء، حجم العروة خاطئ، ضغط غير كافي، أكسدة في المفصل، مسمار مفكك، طلاء غير متطابق، سطح تلامس ملوث.
• الأعراض: بقعة ساخنة في منتصف الضفيرة
  الأسباب المحتملة: حجم الضفيرة صغير جدًا بالنسبة لدورة العمل الحالية وغير المتوقعة، والتوجيه بالقرب من مصدر الحرارة، وتلف الجدائل الداخلية بسبب الانحناء المتكرر.
• الأعراض: خيوط متآكلة ومكسورة
  الأسباب المحتملة: تآكل الحافة الحادة، والحركة المفرطة دون تخفيف الضغط، وطريقة القطع غير الصحيحة، وعدم وجود الأكمام في مسار الاحتكاك.
• الأعراض: التآكل أو تغير اللون
  الأسباب المحتملة: التعرض للمواد الكيميائية، والرطوبة، والتفاعل الجلفاني مع معادن مختلفة، وغياب طلاء القصدير عند الحاجة إليه.
• الأعراض: التأريض المتقطع أو الضوضاء
  الأسباب المحتملة: التركيب غير المحكم، الأسطح المطلية أسفل المفصل، عدم كفاية ضغط التلامس، نقطة الترابط الملوثة.

إذا كان بإمكانك قياس ذلك، فافعل: اختبار ارتفاع درجة الحرارة تحت الحمل وفحص الملي أوم عبر المفاصل غالبًا ما يكشف عن المشكلات بشكل أسرع من الفحص البصري وحده.

ما هي فحوصات الجودة التي تهم المشترين فعليًا؟

عندما تقوم بتوريد أسلاك نحاسية مضفرة على نطاق واسع، فإن "تبدو جيدة" ليست خطة جودة. أنت تريد الاتساق وإمكانية التتبع والدليل على أن الجديلة والإنهاء سوف يتصرفان بنفس الطريقة عبر الدفعات.

إليك ما يطلبه المشترون الأذكياء عادةً:

• التحقق من المواد: درجة النحاس ونوع الطلاء (عاري/معلب) مذكور بوضوح
• اتساق الأبعاد: العرض والسمك وتفاوتات الطول وهندسة الإنهاء
• التحكم في عملية الإنهاء: معايير أدوات التجعيد أو وثائق طريقة اللحام/الضغط
• فحص الأداء الكهربائي: أهداف المقاومة، وخطط الاختبار على أساس العينة
• السلامة الميكانيكية: اختبارات السحب على العروات/التجهيزات النهائية حيثما ينطبق ذلك
• الانضباط التعبئة والتغليف: منع التكسير والتلوث وتشوه الخيوط أثناء النقل

بالنسبة للمشترين الذين يريدون شريك توريد مستقرًا وطويل الأمد، فمن المفيد أيضًا العمل مع شركة مصنعة يمكنها تخصيص هندسة الجديلة والإنهاءات لتتناسب مع قيود خط التجميع الخاص بك. هذا هو المكانشركة دونغقوان كواندي للإلكترونيات المحدودة غالبًا ما يتم وضعه: توفير خيارات الأسلاك النحاسية المضفرة التي يمكن تكييفها لأشرطة التأريض، والوصلات المرنة، وتصميمات الاتصال الخاصة بالتطبيقات - لذلك لا تضطر إلى "جعلها مناسبة" بعد وصول الشحنة.

التعليمات

ما الفرق بين الأسلاك النحاسية المضفرة والكابلات المرنة القياسية؟

حزم الكابلات المرنة تجدل داخل العزل وهي ممتازة للعديد من تطبيقات الطاقة، ولكنها لا تزال قادرة على تركيز الضغط بالقرب من النهايات ويمكن أن تكون أكبر حجمًا في مسارات التوجيه الضيقة. الأسلاك النحاسية المضفرة منسوجة ومسطحة وتستخدم عادةً عندما تريد مرونة عالية وتوجيهًا منخفض المستوى وأداء ربط/وصلة ثابت في التجميعات المعرضة للاهتزاز.

هل يجب أن أختار الأسلاك النحاسية المضفرة العارية أم المعلبة؟

إذا كانت البيئة جافة ومسيطر عليها، يمكن أن يكون النحاس العاري جيدًا تمامًا. إذا كنت تتوقع الرطوبة أو التكثيف أو عمر الخدمة الطويل مع الحد الأدنى من الصيانة، فإن النحاس المعلب هو المفضل بشكل شائع لأنه يبطئ التآكل ويساعد في الحفاظ على أسطح المفاصل أكثر استقرارًا بمرور الوقت.

كيف يمكنني حجم جديلة للتيار؟

ابدأ بالتيار المستمر المطلوب، وذروة التيار (إن وجدت)، ودورة العمل، وارتفاع درجة الحرارة المقبول. ثم قم بالمطابقة مع مساحة مقطع عرضي مكافئة مناسبة وتأكد من أن طريقة الإنهاء الخاصة بك لن تقدم مقاومة عالية. إذا لم تكن متأكدًا، فقم بإعداد نموذج أولي وقياس ارتفاع درجة الحرارة في ظل ظروف التحميل الحقيقية.

لماذا يصبح جديلي ساخنًا حتى عندما يبدو سميكًا بدرجة كافية؟

في كثير من الحالات، لا تكون الجديلة هي المشكلة، بل هي المشكلة في المفصل. يمكن أن يؤدي سوء التجعيد أو الأكسدة تحت العروة أو البراغي السائبة أو أسطح التثبيت المطلية إلى زيادة مقاومة التلامس التي تتحول إلى حرارة. عادة ما تحل هذه المشكلة عملية الإعداد الصحيح للسطح وعمليات الإنهاء الخاضعة للرقابة.

هل يمكن للأسلاك النحاسية المضفرة أن تساعد في علاج EMI أو الضوضاء الكهربائية؟

يمكنهم ذلك، خاصة كجزء من إستراتيجية التأريض والترابط المصممة جيدًا. يمكن أن توفر هندسة الجديلة مسارات مقاومة منخفضة تساعد على استقرار التأريض، ولكن التحكم في EMI يكون على مستوى النظام - كل ما يهم هو التوجيه والربط المحيطي وسلامة الاتصال.

ما هي المعلومات التي يجب أن أرسلها إلى المورد للحصول على عرض أسعار دقيق؟

قم بتوفير الطول المطلوب وعرض/سمك الضفيرة (أو مقطع عرضي مكافئ)، والعاري مقابل المعلب، واحتياجات العزل/التغطية، ونوع الإنهاء (عروة/ملحومة/مضغوطة)، وقطر الثقب، والكمية، وملاحظات التطبيق (الاهتزاز، ودرجة الحرارة، والبيئة). غالبًا ما يكون الرسم البسيط هو أسرع طريقة لتجنب سوء الفهم.

الأفكار الختامية

تعتبر الأسلاك النحاسية المضفرة بمثابة ترقية عملية عندما تكون أولويتك هي الموثوقية أثناء الحركة: عدد أقل من الموصلات المتشققة، وتأريض أكثر استقرارًا، ووصلات لا ترتخي "بشكل غامض" بمرور الوقت. تكمن الحيلة في التوقف عن التعامل مع الجديلة كسلعة والبدء في التعامل معها كمكون هندسي: تحديد حجمها بما يتناسب مع المهمة، وتحديد الطلاء المناسب للبيئة، والتحكم في تفاصيل الإنهاء التي تحدد المقاومة والحرارة.

إذا كنت ترغب في تبسيط المواصفات والتخصيص والجودة القابلة للتكرار للأسلاك النحاسية المضفرة - خاصة بالنسبة لأشرطة التأريض ومجموعات التوصيل المرنة - فاعمل مع شركة مصنعة يمكنها مطابقة البناء المجدول مع قيود التثبيت الحقيقية الخاصة بك.شركة دونغقوان كواندي للإلكترونيات المحدودةيمكن أن يدعم اختيار الضفائر المستندة إلى التطبيق والإنهاءات المخصصة لمساعدتك على تقليل حالات الفشل وتبسيط عملية التجميع والحفاظ على تشغيل الأنظمة بشكل أكثر برودة وأكثر استقرارًا -اتصل بنالمناقشة متطلباتك.
