هل يعتبر الكابل الأرضي ESD هو مفتاح التحكم الثابت الموثوق به في الإلكترونيات الحديثة؟

في عصر يمكن أن يؤدي فيه التفريغ الكهروستاتيكي (ESD) إلى تدمير المكونات الإلكترونية الحساسة وخطوط الإنتاج بصمت، فإنESD كابل أرضييقف كجهاز محوري لضمان مسارات التفريغ الآمنة.

ما هو الكابل الأرضي ESD والمواصفات الرئيسية

التعريف والغرض

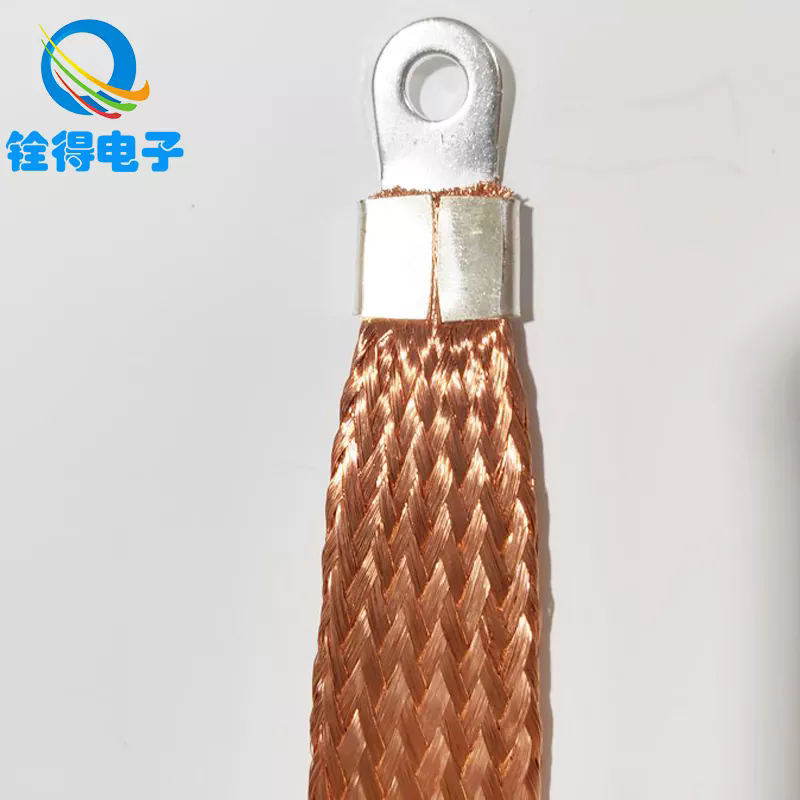

انESD كابل أرضي(يشار إليه أيضًا باسم سلك التأريض ESD أو كبل التفريغ الساكن) هو كبل موصل يربط طاولة العمل أو حزام المعصم أو إطار المؤين أو حصيرة ESD بنقطة تأريض محددة. وتتمثل وظيفتها في توفير مسار منخفض المقاومة لتبديد الشحنات الساكنة بأمان في الأرض، مما يمنع أحداث التفريغ الكهروستاتيكي غير المنضبط التي قد تؤدي إلى تلف المكونات أو التسبب في حدوث أعطال.

المعلمات الأساسية للكابل الأرضي ESD

يوجد أدناه جدول المواصفات القياسية الذي يوضح المعلمات النموذجية المستخدمة في اختيار أو تقييم هذه الكابلات:

قد تختلف هذه المعلمات وفقًا لبيئة التطبيق والقواعد التنظيمية ومتطلبات العميل.

الموضوع المركزي لهذه المقالة

الهدف الأساسي هنا هو التوضيحلماذا يعد الكبل الأرضي ESD أمرًا بالغ الأهمية للتحكم الثابت, كيفية اختياره وتثبيته وصيانته، وما هي الاتجاهات المستقبلية التي تشكل تطورها. بالإضافة إلى ذلك، ستجيب المقالة على سؤالين شائعين وترشدك نحو حلول العلامة التجارية Quande.

لماذا يهم الكابل الأرضي ESD - المزايا والدور

لماذا يعد التحكم الثابت أمرًا بالغ الأهمية

• حماية الإلكترونيات الحساسة: يمكن تدمير الدوائر المتكاملة الحديثة، والأجهزة المثبتة على السطح، وأجهزة الاستشعار عن طريق التفريغ الكهروستاتيكي الدقيق (غالبًا ما يكون أقل من 100 فولت).

• العائد والجودة: يمكن أن تتسبب الأحداث الثابتة في حدوث أضرار كامنة، مما يقلل من موثوقية المنتج ويؤدي إلى حدوث أعطال ميدانية.

• السلامة والامتثال: تتطلب العديد من معايير التصنيع الإلكترونية (مثل ANSI/ESD S20.20 وIEC 61340) مسارات تأريض محددة وحدود مقاومة.

وبالتالي، يعد الكابل الأرضي ESD مكونًا حيويًا في برنامج التحكم ESD.

مزايا الكابل الأرضي ESD عالي الجودة

1. التفريغ الخاضع للرقابة: يضمن المقاوم المدمج (عادةً 1 ميجا أوم) تبديد الكهرباء الساكنة بمعدل آمن ومتحكم فيه، مما يقلل من خطر حدوث قوس كهربائي أو شرارة.

2. المرونة والمتانة الميكانيكية: مع بهرج أو نحاس مجدول بالداخل، يتحمل الكابل الانحناء والتآكل اليومي بشكل أكثر موثوقية من الموصل الصلب.

3. الاتساق مع مرور الوقت: عزل عالي الجودة يقاوم التآكل والرطوبة والتعرض للمواد الكيميائية، مما يحافظ على الأداء في بيئة المصنع.

4. إمكانية التشغيل البيني: الموصلات القياسية (قابس الموز، مشبك التمساح، مقابس القفل) تجعل الكابل متوافقًا مع البنية التحتية التأريض المتنوعة.

5. فعالية التكلفة: بالمقارنة مع أنظمة التفريغ النشطة أو المؤينات، يعتبر الكابل السلبي منخفض التكلفة ولكنه أساسي للتحكم الثابت.

الدور الرئيسي في برنامج التحكم ESD

• الاتصال بين المشغل والنقطة المشتركة: بالنسبة لأحزمة المعصم أو أحزمة الكعب، يضمن الكابل بقاء المشغل على الأرض.

• ربط من الحصير أو المعدات إلى الأرض: تعتمد حصائر ESD أو أسطح العمل على هذه الكابلات لنقل الشحنة إلى أرض المنشأة.

• النسخ الاحتياطي والتكرار: في أنظمة ESD المعقدة، تعمل مسارات التأريض المتعددة على تقليل حالات فشل النقطة الواحدة.

من منظور الجودة والامتثال، فإن الإهمال في تحديد أو التحقق من صحة الكابل الأرضي ESD يمكن أن يقوض برنامج التحكم الثابت بأكمله.

كيفية اختيار وتركيب وصيانة كابل أرضي ESD

اختيار الكابل المناسب (كيف)

عند اختيار كابل أرضي ESD، خذ في الاعتبار الخطوات التالية:

• التحقق من متطلبات المقاومة: تأكد من أن الكابل يلبي أو ضمن نطاق تسامح يبلغ 1 ميجا أوم (أو وفقًا للمعايير ذات الصلة).

• حدد نوع الموصل: اختر الموصلات المتوافقة مع أجهزتك (قابس الموز، مقبس القفل، مشبك التمساح).

• الطول مهم: اختر طولًا يتيح الوصول بسهولة دون ارتخاء مفرط (الأمر الشائع هو 1,2 متر).

• التحقق من التصميم الميكانيكي: يساعد الزينة أو الموصل المضفر على مقاومة التعب الناتج عن الانحناء.

• متانة العزل: استخدام مواد ذات مقاومة جيدة للتآكل والمواد الكيميائية ودرجات الحرارة للبيئات الصناعية.

• الشهادات وتقارير الاختبار: طلب تقارير الاختبار (المقاومة، انهيار العزل، قوة السحب) من الشركة المصنعة.

إرشادات التثبيت (كيف)

التثبيت السليم هو مفتاح الفعالية:

1. قم بتوصيل الكابل بحزام المعصم أو السجادة أولاًثم إلى نقطة التأريض المشتركة.

2. تأمين النقطة المشتركةإلى أرض أرضية معروفة أو شريط ناقل التأريض.

3. تجنب الانحناءات أو مكامن الخلل الحادة- يجب أن تحتوي الكابلات على حلقات لطيفة لتقليل الضغط.

4. ابتعد عن الخطوط ذات الجهد العالي أو المزعجةلتجنب التداخل الكهربائي.

5. إجراء الاختبارات الدورية، عادة شهرية أو ربع سنوية، لتأكيد الاستمرارية والمقاومة.

6. استبدل الكابلات التالفة أو الباليةعلى الفور - حتى الفواصل الصغيرة أو شقوق العزل يمكن أن تجعل الكابل غير فعال.

الصيانة والتحقق (كيف)

• استخدمجهاز اختبار مقاومة مقاعد البدلاء ESDلقياس المقاومة بين المشغل أو الحصيرة والنقطة المشتركة.

• يجب أن تظل المقاومة المقاسة ضمن نطاق التسامح (على سبيل المثال، 0.9-1.2 ميجا أوم).

• افحص السترة بحثًا عن أي جروح أو سحجات أو تغير في اللون.

• قم بثني الكابل برفق لملاحظة علامات كسر الأسلاك الداخلية (الاستمرارية المتقطعة).

• قم بتوثيق كل اختبار - تعد إمكانية التتبع أمرًا مهمًا في ظل أنظمة الجودة والتدقيق.

التطبيقات المشتركة

• خطوط تجميع الالكترونيات: لكل محطة مشغل (حزام المعصم) أو بساط محطة العمل.

• إصلاح وإعادة صياغة المقاعد: الحماية أثناء اللحام والفحص والمناولة.

• غرف الأبحاث ومصانع أشباه الموصلات: حيث يكون التحكم الثابت أمرًا بالغ الأهمية لتحقيق العائد.

• المختبرات ومختبرات البحث والتطوير: للنماذج وبيئات الاختبار.

• مناطق التعبئة والتغليف والشحن الآمنة من أجل البيئة المستدامة: للصواني الموصلة للأرض وأنظمة النقل.

الاتجاهات المستقبلية والتحديات والتكامل

تطور المعايير والامتثال

معايير مثلإيك 61340وأنسي/إسد S20.20تتطلب بشكل متزايد التحقق الأكثر صرامة، والتتبع، والامتثال للتدقيق. سيواجه المصنعون والمستخدمون عمليات تدقيق أكثر تكرارًا وسيحتاجون إلى إظهار أدلة موثقة لممارسات التأريض الصحيحة. يجب أن يلبي الكابل الأرضي ESD تفاوتات المقاومة المتطورة ومتطلبات سلامة المواد.

المراقبة الذكية والرقمية

قد يتم دمج الجيل القادم من الكابلاتأجهزة الاستشعار المدمجة أو الرقائق الذكيةلمراقبة سلامة الكابل، وانحراف المقاومة، ودورات الاستخدام. من شأن هذه "الكابلات الذكية" أن تنبه أنظمة الصيانة إذا انحرفت المقاومة عن النطاق أو إذا كان الضرر الميكانيكي وشيكًا.

تحسينات المواد والمتانة

يتقدم فيالمواد النانوية والبوليمرات عالية الأداء، والموصلات الأكثر مرونة (مثل بهرج مطلي بالفضة، ومركبات أنابيب الكربون النانوية) ستؤدي إلى زيادة العمر الافتراضي، وتحسين المرونة، وتقليل معدلات الفشل في البيئات القاسية.

التكامل مع أنظمة إنترنت الأشياء وMES

في المصانع الرقمية بالكامل، قد يحمل كل كابل أرضي معرفًا أو إشارة تربطه بالشبكةنظام تنفيذ التصنيع (MES). وهذا يعطي رؤية للفترات الزمنية للصيانة، وامتثال المشغل، وسلامة التحكم الثابت في الوقت الفعلي.

التحديات التي يجب التغلب عليها

• التوازنالتكلفة مقابل الميزات المتقدمة: قد تؤدي حلول الكابلات الذكية إلى رفع التكلفة، مما يؤثر على اعتمادها في القطاعات ذات هامش الربح المنخفض.

• الإجهاد البيئي وارتداء: الرطوبة العالية، والتعرض للمواد الكيميائية، والتآكل لا تزال تشكل تهديدات مستمرة.

• امتثال المستخدم: حتى مع الكابلات عالية المستوى، يؤدي الاتصال غير المناسب أو إشراف المستخدم إلى تقويض الأداء.

الأسئلة المتداولة (الأسئلة الشائعة)

س1: ما هي المقاومة التي يجب أن يتمتع بها الكبل الأرضي ESD عادةً؟
A1: الهدف النموذجي هو1 مليون أوم ±10%(أي 0.9 ميجا أوم إلى 1.1 ميجا أوم). يحد هذا المقاوم من تيار التفريغ بأمان بينما يسمح بتدفق الكهرباء الساكنة إلى الأرض. في بعض الإعدادات، يكون نطاق التسامح من 0.75 إلى 1.25 ميجا أوم مقبولًا، اعتمادًا على المعيار أو متطلبات العميل.

س2: كم مرة يجب اختبار أو استبدال الكابل الأرضي ESD؟
ج2: يجب أن يتم الاختبار على الأقلشهرية أو ربع سنوية، اعتمادًا على نظام الجودة الخاص بك وتكرار التدقيق. إذا انحرفت القياسات عن مستوى التسامح أو أظهرت الغلاف تلفًا (قطع أو سحجات أو تغير اللون)، فيجب أن يكون الكابلتم استبداله على الفور. يعد التعب الميكانيكي أو الاستمرارية المتقطعة أثناء الانحناء علامة فشل.

ملخص ومقدمة العلامة التجارية

الESD كابل أرضيهو عنصر أساسي، ولكن غالبًا ما يتم الاستهانة به، في أي برنامج تحكم ثابت فعال. فهمماذاإنها،لماذاإنه مهم لإنتاجية المنتج، والموثوقية، والسلامة، وكيفإن اختياره وتثبيته واختباره وصيانته يشكل العمود الفقري لاستراتيجية التعليم من أجل التنمية المستدامة القوية. وبالنظر إلى المستقبل، فإن تكامل الكابلات الذكية، واتصال إنترنت الأشياء، والمواد المتقدمة، والمعايير الأكثر صرامة سوف تشكل تطور هذه التكنولوجيا.

متىتقدم مجموعة كاملة من حلول التأريض ESD - بما في ذلك الكابلات الأرضية ESD المتينة والمعتمدة والمصممة لعمر طويل وأداء ثابت وتكامل سلس في أنظمة التصنيع المتقدمة. للحصول على المواصفات المخصصة أو الدعم الفني أو استفسارات الشراء،اتصل بنا.
